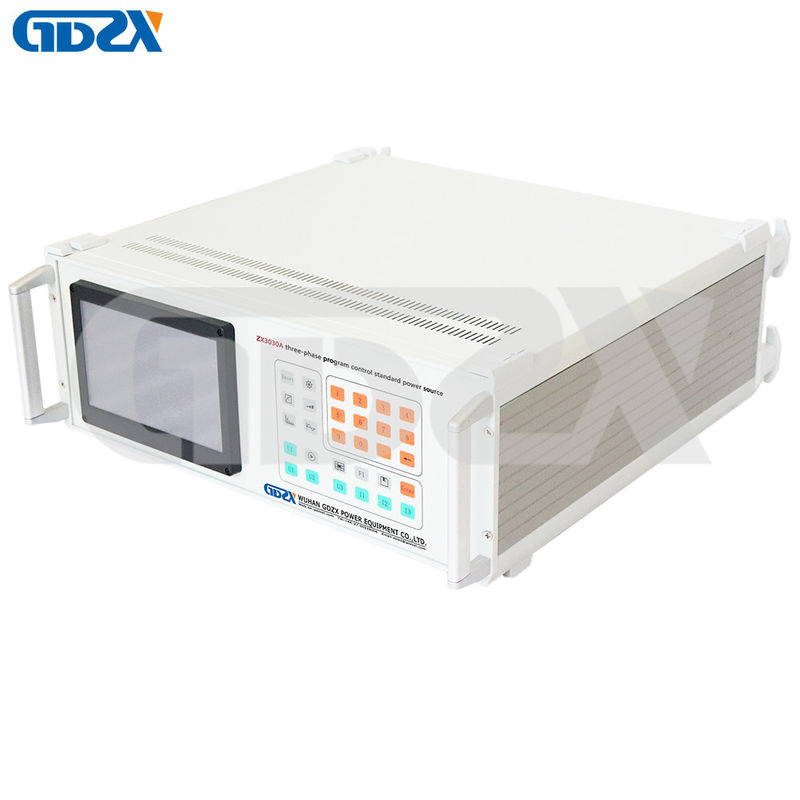

ZX3030A AC Program Kontrollü Üç Fazlı Standart Güç Kaynağı Uzun Ömür

Giriş

ZX3030A üç fazlı program kontrollü standart güç kaynağı benimser ile sayaç ve kaynağın entegre yapısı, tam dijital kapalı döngü standart kaynak teknolojisi ve gömülü sistem, büyük TFT ekran, CPLD çip ve yüksek hassasiyetli A / D, D / A gibi bir dizi gelişmiş cihaz kullanır. Elektrik enerjisi ölçüm endüstrisinde, elektrik laboratuvarında ve diğer ilgili bölümlerde yaygın olarak kullanılabilir ve sahaya taşınması kolaydır.

Özellikleri

1. dokunmatik ekran ve film düğmesini Kullanarak.

2. Embedded high-level standard power watt-hour meter and digital closed-loop feedback based on it. 2. Gömülü yüksek seviye standart güç watt-saat metre ve buna dayalı dijital kapalı döngü geribildirim. Other parameters such as voltage, current, frequency can also be used as standard. Voltaj, akım, frekans gibi diğer parametreler de standart olarak kullanılabilir.

3. akım limit koruması, gerilim kısa devre koruması, akım açık devre koruması ve diğer fonksiyonlar.

4. Cihazın izin verilen çıkış aralığında, kullanıcılar üç fazlı voltaj ve akımın nominal voltajını ve akım dişlilerini keyfi olarak ayarlayabilir.

5. Çeşitli kalibrasyon şemalarını yapılandırmayı kolaylaştıran bol akım ve güç faktörü test noktaları vardır.

6. tek fazlı, üç fazlı ve aktif ve reaktif watt-saat metre her türlü kontrol edebilirsiniz.

7. Büyük miktarda veri depolama, doğrulama verilerinin sorgulanmasını kolaylaştırır.

8. RS232 seri port Ile, bilgisayar kontrolü ve yükseltme yazılımı için uygundur.

Parametreler

1) AC Faz Gerilim Çıkışı

A. Ayar inceliği:% 0.01 RG

Çözünürlük: 6-bit anlamlı basamaklar

Doğruluk: ±% 0,05 RG'den daha iyi

Kararlılık: ±% 0.01 RG / 1 dakikadan daha iyi

E. Bozulma:% 0.1'den daha iyi (kapasitif olmayan yük)

F.Çıkış gücü: faz başına nominal 20VA

Tam yük ayar oranı: ±% 0,01 RG'den az

H.Çıkış aralığı: 10V-500V

BEN. Aralık ayarlar: 57.7V, 100V, 220V, 380V, otomatik anahtarlama.

2) AC akım çıkışı

bir. . A birdüzeltme inceliği:% 0.01 RG

Doğruluk: ±% 0,05 RG'den daha iyi

Çözünürlük: 6-bit anlamlı basamak

Kararlılık: ±% 0,02 RG / 1 dakikadan daha iyi

E. Bozulma:% 0.1'den daha iyi

F.Çıkış gücü: Faz başına 20VA.

Tam yük ayar oranı: ±% 0,01 RG'den az

H.Çıkış aralığı: 0.5mA-24A

BEN. Aralık ayarı: 0.2A, 1A, 5A, 20A, otomatik anahtarlama (akım 0-100A customized)

3) Güç Çıkışı

Doğruluk:% 0,05 RG'den daha iyi

Kararlılık:% 0.01 / 1 dakikadan daha iyi.

C.Çözünürlük: 6 bits anlamlı digits ( aktif güç, reaktif güç, görünür güç)

4) Güç faktörü

Ayar aralığı: - 1~ % 0 + 1;

B. Çözünürlük: 0.00001;

C. Doğruluk: 0.0005.

5) Faz

Ayar aralığı: 0-359.99 derece

Çözünürlük: 0.001 °

C. Doğruluk: ± 0.02 °

6) frekans

Ayar aralığı: 40Hz-70Hz

Çözünürlük: 0.001 Hz

Hassasiyet: ± 0.002Hz

7) Harmonikler: 2-51 harmonikler doğru şekilde verilebilir.
