Çok Fonksiyonlu Vektör Analizörü
, El Tipi Vektör Analizörü
, USB Arayüzü Vektör Analizörü

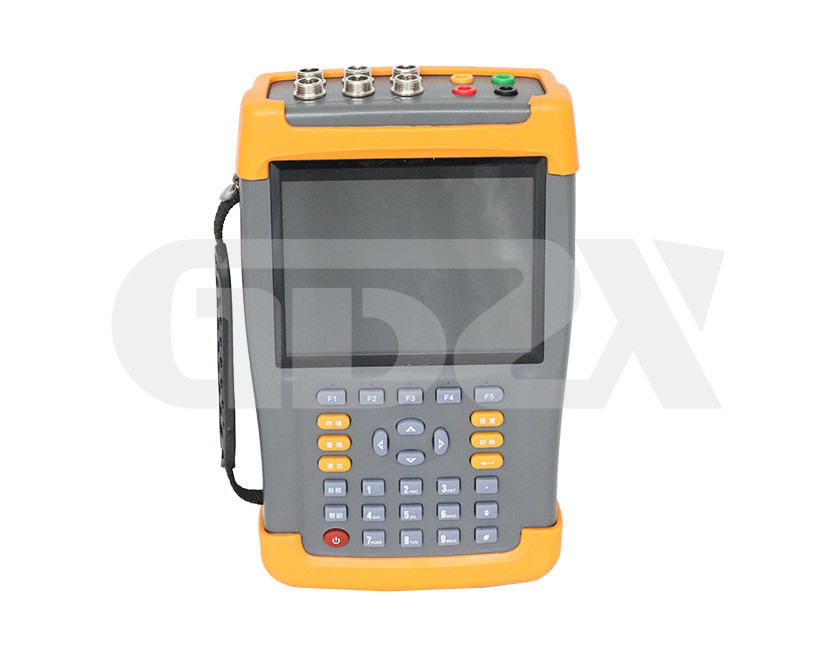

ZXSL-601 çok fonksiyonlu vektör analizörü
Ürün tanıtımı
Yerinde test gereksinimlerine göre GDZX,ZXSL-601 çok fonksiyonlu vektör analizörü.Ana trafo diferansiyel korumasının ve bara diferansiyelinin doğruluğunu kontrol etmek için bir faz ölçer ve ayrıca güç sisteminin gerekli parametrelerini test etmek için bir elektrik parametre test cihazı olarak kullanılabilir.Ayrıca, harmonik içeriği 2 ila 32 kez ölçebilen üç fazlı üç telli enerji ölçüm kablo Tespit cihazı olarak da kullanılabilir.DSP AC örneklemeyi kullanarak, aynı anda 3 voltaj ve 6 akım analogunu ölçebilir.Cihaz kanal vektörü aynı ekranda görüntülenir.İnsan-makine diyalog arayüzü dostudur.
Özellikler
1. Üç kanallı voltaj ve altı kanallı akım vektörleri aynı ekranda görüntülenir;diferansiyel koruma cihazlarının testi için, iş verimliliğini büyük ölçüde artıran altıgen diyagramın çizimini tamamlamak için yalnızca bir kablolama gereklidir;Küçük alan ve zor kablolama durumunda, tam bir altıgen grafik çizmek için çoklu ölçümler yapmak için çift kıskaç yöntemini de kullanabilir.
2. Kelepçe tipi akım trafosu, güvenli ve kullanışlı olan akım döngüsünün bağlantısını kesmeden kablolama için kullanılır.
3. Karmaşık koruma cihazlarının vektör analizi, kablolamanın doğru olup olmadığını belirlemek için gerçekleştirilebilir ve karşılaştırma için doğru kablo şeması verilmiştir.
4. Geleneksel elektriksel parametre testi yapabilir ve üç fazlı voltaj, üç fazlı akım, üç fazlı aktif güç, üç fazlı görünür güç, üç fazlı faz açısı gösterebilir;ve transformatörün birincil tarafına dönüştürülen voltaj genliğini doğrudan okuyabilir, Akım genliği ve gücün değerini.
5. Üç fazlı üç telli yüksek voltaj ölçüm cihazı yanlış kablolama için kontrol edilebilir ve 48 tip üç fazlı üç telli kablolama analiz edilebilir ve doğrudan analiz sonuçlarını verdiğine karar verilebilir;Elektrik ücretlerinin kaybını etkili bir şekilde önlemek için ölçüm kablolarının kötü niyetli çalınmasını araştırın ve bunlarla uğraşın.
6. Ölçülen sinyalin yerinde harmonik analizi yapılabilir, 2. ila 32. harmoniğin her içeriği analiz edilebilir ve toplam harmonik bozulma otomatik olarak hesaplanabilir.
7. Geniş ekran, yüksek parlaklıkta renkli LCD ekran, tam İngilizce karakterli grafik menü ve çalıştırma komutları, dostça insan-makine diyaloğunu gerçekleştirir.Silikon düğmelere dokunmak işlemi rahatlatır ve iyi hissettirir.Parlaklık ayarlı geniş sıcaklık LCD, kış ve yaz mevsimlerine uyum sağlayabilir.
8. Büyük kapasiteli lityum pil güç kaynağı, 6 saate kadar sürekli çalışma.
9. Kullanıcı, merkezi ve birleşik yönetim, kayıt ve inceleme için test verilerini herhangi bir zamanda kayıt biçiminde kaydedebilir ve 2000'den fazla veri kümesini saklayabilir.
10. Kaydedilen kayıtlar, kapsamlı analiz ve inceleme için arka plan yönetim bilgisayarına yüklenebilir.
11. Sürekli takvim ve saat işleviyle, gerçek zamanlı test çalışmasının tarihini ve saatini görüntüler.
12. Küçük boyutlu ve hafif, sitede kullanımı kolay.
13. USB arabirimi ayrılmıştır ve cihazlar, USB flash sürücüleri ve diğer mobil depolama aygıtlarını değiştirmek için kullanılabilir.
Teknik Göstergeler
| 1.Giriş özellikleri |
Voltaj kanal sayısı: 3 kanal
Voltaj ölçüm aralığı: 0 ~ 450V
Voltaj göstergesi basamakları: 6 basamak
Mevcut kanal sayısı: 6 kanal
|
|
Mevcut ölçüm aralığı: 0 ~ 6A
Mevcut ekran rakamları: 6 basamak
Faz ölçüm aralığı: －180° ～ ＋ 180°
Harmonik analiz süreleri: 2 ～ 32 kez
|
| 2. Doğruluk |
Voltaj: ± 0.3%
Akım ve güç: ± 0,5%
Faz açısı: ± 3°
|
|
Harmonik voltaj içeriği oranı ölçüm hatası: ≤0.3%
Harmonik akım içeriği oranı ölçüm hatası: ≤0.5%
|
| 3. Çalışma sıcaklığı |
－15℃ ~ ＋ 40℃ |
| 4. Şarj güç kaynağı |
AC 160V ~ 260V |
| 5. Yalıtım |
Kabine giden voltaj ve akım giriş terminallerinin yalıtım direnci ≥100MΩ'dir.
Güç kaynağı giriş ucu, kabuk arasında 2KV (etkili değer) güç frekansına sahiptir ve 1 dakika sürer.
|
| 6. Hacim |
250mm * 160mm * 60mm |
| 7. Ağırlık |
1.8Kg |
Ürün resimleri
