Vurgulamak:
220V Birleştirme Birimi Test Cihazı
, 110V Birleştirme Birimi Test Cihazı
, Elektromanyetik Trafo Giriş Test Cihazı
Ürün Adı: |
Birleştirme Birimi test cihazı |
Yardımcı DC çıkışı: |
110V/220V DC (Can Switch) |
Güç kaynağı: |
AC:220V±15% frekans: 50Hz±10Hz |
Optik Ethernet arayüzü: |
6 çift×100Mbits/s,SC,multi-mode,1310nm; |
Optik seri arayüzü: |
5 çift×(2~10Mbits/s, SC, çok modlu, 850nm; |
Anahtar Giriş: |
8 kanal, 10-250VDC veya boşta iletişim, otomatik tanımlama, polarite yok |
Anahtar Çıkışı: |
8 kanal, boşta temas/hızlı çıkış, AC/DC kırma özelliği: 0.5a, 250V |
Boyut: |
360 × 200 × 415 （mm） |
Ağırlık: |
16.8KG |
110V/220V Birleştirme Birimi Denetleyicisi Elektronik / Elektromanyetik Transformör Giriş Denemesi için
Ürünün tanıtımı

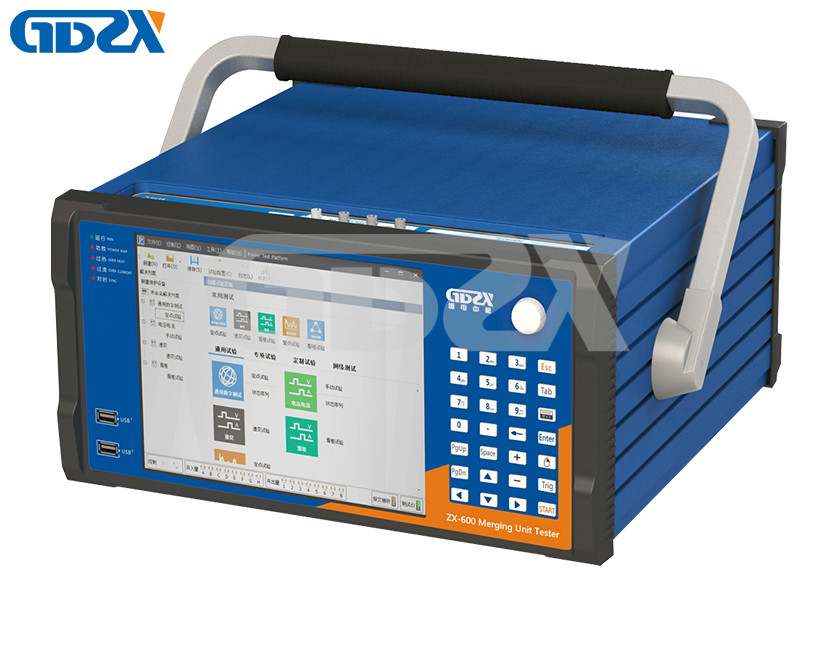

ZX-600 Birleştirme Birimi TestörüŞu anki akıllı istasyonların tasarımı ve yapımı arasındaki fark nedeniyle,Aygıt elektronik transformatör elektromanyetik transformatör giriş için kapsamlı ve etkili bir test yapmak için kullanılabilir, elektronik transformatör ve elektromanyetik hibrit karışık giriş ve daha sonra pratik mühendislik çalışmalarında birleşik birim testini karşılar.Ve sonra çeşitli pratik projelerde birleşen birimlerin testlerini tatmin ettim..
Özellikleri
1. Entegre yüksek hassasiyetli analog sinyal çıkış kaynağı (doğruluk: 0.05), harici standart güç kaynağına gerek yok
2. Aynı anda 6 kanal voltaj ve 6 kanal akım ölçmek ve otomatik serbest bırakma değerlendirme sonucu
3Geleneksel transformatör giriş türüne, elektronik transformatör giriş türüne, karışım giriş türüne ve diğer türlere uygulanır.
4Çoklu fonksiyonlar, tam ölçümler (doğruluk, harmonik, geçici hata, senkronizm, protokol, nominal zaman gecikmesi, paralel ve bölünme mantığı, basınç vb.)
5. Yardımcı DC çıkış içinde inşa edilmiş, 110V ve 220V arasında geçiş yapabilir
6. IPC'de inşa edilmiş bağımsız olarak çalışabilir veya çalıştırmak için PC'ye bağlanabilir, aynı işletim yazılımı
7Makul ısı radyasyonu, güvenilir donanım koruması, aşırı akım / aşırı sıcaklık / kısa devre koruması ve alarm fonksiyonu.
Teknik göstergeler
| Değişen voltaj kaynağı |
6×120V, çözünürlük: 100μV,
Maksimum çıkış gücü: 40VA/faz
|
Doğruluk:0.05% |
| Değişen akım kaynağı |
6×20A, çözünürlük: 25μA,
Maksimum çıkış gücü: 120VA/faz
|
Doğruluk: 0.05% |
| DC gerilim kaynağı |
6×170V, çözünürlük: 100μV,
Maksimum çıkış gücü: 30VA/faz
|
Doğruluk: 0.1% |
| DC akım kaynağı |
6×10A, çözünürlük:25μA,
Maksimum çıkış gücü:60VA/faz
|
Doğruluk:0% 1 |
| Çıkış sıklığı |
0~2500Hz, çözünürlük: 1mHz |
Doğruluk: 0.001Hz |
| Çıkış aşaması |
0~359.999°, çözünürlük: 0.001° |
Kesinlik: 0.05° |
| Çıkış harmonik |
DC bileşeni, 2 ~ 20 sıra harmonik |
|
|
Akım voltajı
senkronizasyon
|
|
<5μs |
| Yardımcı DC çıkışı |
110V/220V DC (kanal anahtarı) |
|
| Küçük sinyal çıkışı |
12×(0~7.07VAC/0~10VDC), çözünürlük: 1mV |
Amplituda doğruluğu:% 0.05 |
| faz doğruluğu:0.05° |
| Frekans doğruluğu:0.001Hz |
|
Optik Ethernet
Arabirim
|
6 çift×100Mbits/s,SC,multi-mode,1310nm; |
Gönderme dağılımı: <0,1μs
Alım zaman doğruluğu: <25ns
Maksimum çıkış akışı: >95M
|
| IEC61850-9-1/2/LE,Goose,IEEE-1588 |
1588 zaman senkronizasyon doğruluğu:<80ns |
|
Optik seri
Arabirim
|
5 çift×(2~10Mbits/s, SC, çok modlu, 850nm; |
Gönderme dağılımı:<0.1μs |
|
IEC60044-7/8,FT3;
Manchester kodu veya asynkron seri port iletim yöntemini destekler
|
Alıcı zaman doğruluğu:<25ns |
| Senkronizasyon arayüzü |
GPS'e dahil; 1 çift×IRIG-B/PPS optik port,
SC, çok modlu, 850nm
|
Kesinlik:<1μs |
|
Elektrikli Ethernet
Arabirim
|
1 adet, RJ-45,100 Mbits/s |
|
| Değiştirici girişi |
8 kanal, 10-250VDC veya boş kontak,
Otomatik olarak tanımlayan, kutupluk yok.
|
|
| Anahtar çıkışı |
8 kanal, boş kontak/hızlı çıkış
AC/DC kesme yeteneği:0.5A, 250V
|
Hızlı çıkış süresi:<10μs |
| Ekran |
8.4 ¢ 1024×768 |
|
| Güç kaynağı |
AC:220V±15% frekans: 50Hz±10Hz |
|
| Boyut |
360 × 200 × 415 (mm) |
Ağırlığı 16.8Kg |
Test vakaları
Şirketin tanıtımı
Wuhan GDZX Power Equipment Co., Ltd.tasarımı, üretimini ve satışlarını bütünleştiren, çeşitli güç kullanıcıları için yüksek voltajlı test ve elektrikli test hizmetleri için tam çözümler sağlayan güç test ekipmanları üreticisidir.Ana ürünler şunlardır::AC serisi rezonans test cihazı, yüksek voltajlı test ekipmanları, transformatör test ekipmanları, ikincil koruma / anahtar test ekipmanları, kablo hatası test cihazları, arrester test ekipmanları,Güç ölçüm cihazları, standart kaynak serisi vb. Birçok ürün ve tam model türü vardır.
Hizmet ve Garanti
Hizmet
* Profesyonel danışmanlık hizmeti sunmak; müşteri sorularına cevap vermek için özel satıcı ve profesyonel teknik mühendis.
* Müşterinin elindeki ürünle ilgili ayrıntılı bilgileri almasını sağlayın.
* Makul fiyat, müşterilerimizin ödediklerinin değerini alması gerektiğine inanıyoruz.
* Müşterilerin hoş geldin.
* Her iki taraf tarafından imzalanan sözleşme ve teknik anlaşma.
* Güvenilir olmak, gereksinimleri takip etmek ve imzalanan sözleşmelerin ve teknik anlaşmaların başarılı bir şekilde uygulanmasını sağlamak.
* İletişime odaklanın, kullanıcılarla aktif olarak iletişim kurun, kullanıcıların sorularını ve programlarını not alın, gerekli teknik desteği sağlayın.
* Hızlı ve verimli hareket edin, teslimat, kurulum, hata ayıklama, eğitim ve diğerlerinde profesyonel olun.
Garanti
* 100% müşteri memnuniyetini koruruz, lütfen bize ürünle ilgili bir sorununuz varsa geri bildirim verin, sizin için düzeltiriz.
* Ürünlerimiz bir yıllık garanti ve ömür boyu teknik destek ile garantilidir.
* Müşteriden geri bildirim sorunları olduğunda 24 saat içinde çözümler sağlayın.
Paketleme ve Nakliye
(1)Ürünleri ödeme onayını aldıktan sonra 5-20 iş günü içinde göndereceğiz.
(2) Tüm ürünler, malların güvenli bir şekilde ulaşmasını sağlamak için sağlam karton veya ahşap kutularla iyice paketlenir.
(3) Ekspres, deniz kargo, demiryolu ve benzeri dahil olmak üzere çoklu nakliye yöntemleri, seçiminiz için rekabetçi nakliye yöntemi size tavsiye edilecektir.
(4) Kendi nakliyecinizle giderseniz, gümrük odası için gerekli tüm belgeleri size vereceğiz.
(5)Gönderildikten sonra, mallar iyi alınana kadar dikkatli olacağız.
Detaylı bir spesifikasyon gerekiyorsa, lütfen bizimle iletişime geçin.
