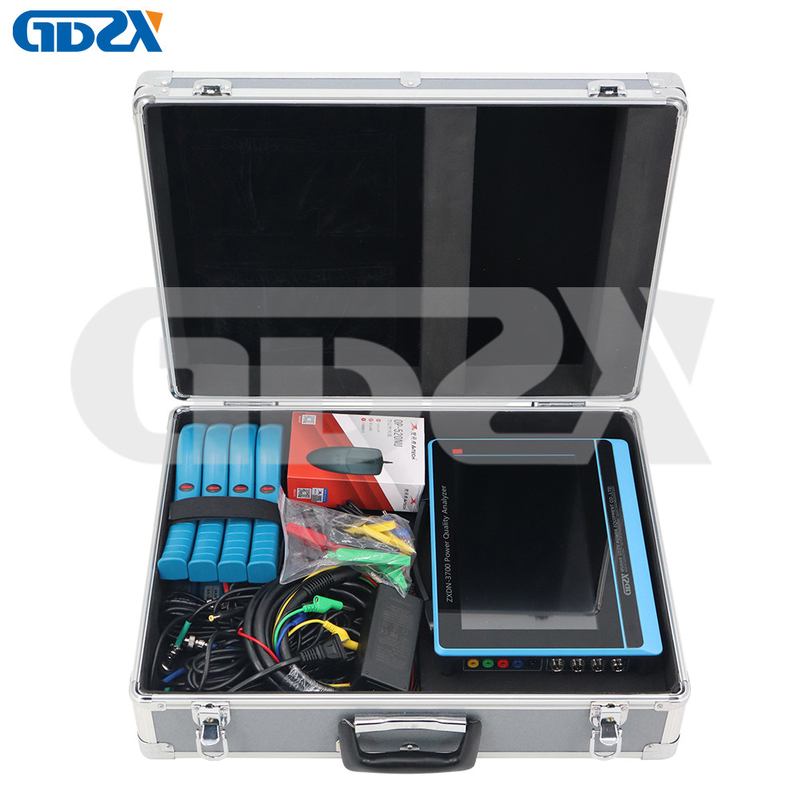

ZXDN-3700 Güç Kalite Analizörü Doğru Faz Köşesi Ölçümü ≤0.1°

Ürün Tanıtımı:
ZXDN-3700 Güç Kalite Analizcisi, güç kalitesi analizi, elektrikli parametreler testi ve güç vektör analizini entegre eden çok fonksiyonel bir test aracıdır.50Hz/60Hz güç frekans sistemleri için tasarlanmış, tüm anahtar güç kalitesi parametrelerini kaydeder ve analiz eder. Harmonikler, voltaj, akım, frekans, dalgalanmalar, yanıp sönenler, voltaj dalgalanmaları ve düşmeleri, güç ve üç faz dengesizliği de dahil.Gelişmiş güç kalitesi ölçüm yetenekleriyle donatılmıştır., kullanıcılara kesin güç hatası analizi sağlayan ikincil teşhis için profesyonel PC analiz yazılımı da bulunmaktadır.

Cihaz, tüm parametrelerde olağanüstü ölçüm doğruluğunu sağlamak için yüksek hassasiyetli, çok doğrusal gerilim transformatörleri ve sıkıştırma tipi akım transformatörleri kullanır.Yerel kablolamaları basitleştirirkenİthalat edilen büyük renkli LCD dokunmatik ekranı, gerçek zamanlı isteklerle, çok parametreli ekranlarla ve güvenilir devre doğrulama için vektör diyagramlarıyla sezgisel bir Çin dili arayüzü sunar.

Dahili büyük kapasiteli uçucu olmayan belleğe sahip olan enstrüman, derinlemesine yazılım analizi için güvenilir bir bilgi sağlayarak büyük miktarda saha testi verilerini güvenli bir şekilde saklar.

Özellikleri:

1.Çok kanallı test: 4 gerilim kanalının ve 4 akım kanalının eşzamanlı olarak ölçülmesi.

2.Elektriksel parametreler ölçümü: Aynı anda çeşitli elektrik parametrelerini, örneğin voltaj, akım, aktif güç, reaktif güç, faz açısı, güç faktörü, frekans vb..

3.Bu voltaj harmonik ve 2-64th mevcut harmonik içeriği ölçmek olabilir

4.Bu voltaj ve akımın 0.5-31.5 Inter-harmonik içeriğini ölçmek olabilir

5.Voltaj ve akımın toplam harmonik bozulma oranını ölçebilir

6.Kısa süreli yanıp sönen (Pst), uzun süreli yanıp sönen (Plt), voltaj dalgalanması ölçülebilir

7.Pozitif dizi voltajı, negatif dizi voltajı, sıfır dizi voltajı, gerilim dengesizliğini ölçebilir.

8.Pozitif dizi akımı, negatif dizi akımı, sıfır dizi akımı, akım dengesizliği ölçülebilir.

9.Geçerli parametreleri ölçme ve voltaj dalgalanmalarını ve düşüşlerini kaydetme fonksiyonuna sahiptir.Kayıt fonksiyonu otomatik olarak etkinliğin meydana gelme zamanını ve meydana gelmeden önceki ve sonrasındaki beş döngünün gerçek dalga biçimlerini kaydetmek için başlatılır..

10.Gerçek zamanlı dalga biçimlerinde voltaj ve akımın boyutunu ve bozulmasını gösterebilen bir osiloskop fonksiyonuna sahiptir.ve enstrümanda voltaj ve akım dalga biçimlerinin içine ve dışına yakınlaştırabilir

11.Ölçüm devresinin ve koruma cihazının devresinin vektör analizini gerçekleştirebilen ve ölçüm cihazının yanlış kablolamasını kontrol edebilen altıgen diyagram gösterme fonksiyonuna sahiptir.üç fazlı üç tel bağlantı modunda, 48 kablolama yöntemini otomatik olarak değerlendirebilir; ek gücün otomatik hesaplama fonksiyonu kullanımı kolaydır.Personel kablolama sorunları olan kullanıcılar için ek güç hesaplar.

12.İsteğe bağlı büyük sıkıştırıcı, düşük voltajlı akım transformatörlerinin dönüşüm oranını ve açı farkını ölçmek için kullanılabilir

13.Harmonik içerik, iyi görsel efektlerle histogram şeklinde görüntülenebilir

14.Dahili büyük kapasiteli veri belleğine sahiptir (saklama aralığı 1 saniye-1000 dakika isteğe bağlıdır) verileri 1 dakikalık bir aralıkla 18 aydan fazla bir süre boyunca sürekli olarak saklayabilir

15.10 inç büyük ekranlı renkli LCD monitör 1280×800

16.Kapasitif ekran dokunma işlevi tablet PC ve akıllı telefonla benzer, öğrenmesi kolaydır

17.Farın işlevini destekle, farklı alışkanlıklara sahip operatörlere uyum sağla

18.Harmonik ölçüm sırasında, her siparişin harmonik içeriğinin ulusal standarda göre standardı aşıp aşmadığını otomatik olarak değerlendirebilir ve bir uyarı verebilir.Bir bakışta açık olan.

19.Ulusal standartın izin verilen değerini sorgulayabilen harmonik içerik oranı için ulusal standart sorgulama fonksiyonuna sahiptir.

20.42,5Hz-69Hz frekans ölçüm aralığına sahiptir, 50, 60 güç sistemlerini ölçmeye yetkin

21.Veriler tarihsel sorgu için U diskinde saklanabilir.

22.Test sonuçlarını analiz etmek ve işlemek için özel veri analizi ve yönetim yazılımı ile donatılabilir ve ölçülen noktanın güç kalitesi ve yük periyodik değişikliklerini kavrayabilir.Bu, elektrik çalışanlarının kullanıcının güç kalitesini anlamaları ve buna uygun işleme tedbirleri almaları için yer değiştirmez.

23.Analiz yazılımı, ulusal standardın gereksinimlerine uygun olarak profesyonel güç kalitesi analizi raporları oluşturabilir.

24.Enstrüman bir ekran yakalama fonksiyonuna sahiptir ve herhangi bir ekranda görüntülenen veriler el ile resim biçiminde kaydedilebilir

25.Enstrüman küçüktür, hafiftir ve taşımak kolaydır

26.Dahili yüksek performanslı bir lityum iyon bataryası var ve otomatik olarak enerji tasarrufu moduna geçiyor.Aracın dış bir güç kaynağı olmadan 10 saatten fazla sürekli çalışmasını sağlayan, bu da test için uygundur.

Ürün parametreleri:
