Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı:: | optik dijital üç fazlı koruma rölesi | Güç kaynağı: | AC220V +/-% 10, 50Hz / 60Hz; |
|---|---|---|---|
| Model numarası: | ZX-6000 | Marka: | GDZX |
| Vurgulamak: | trafo test cihazları,trafo test makinesi |
||

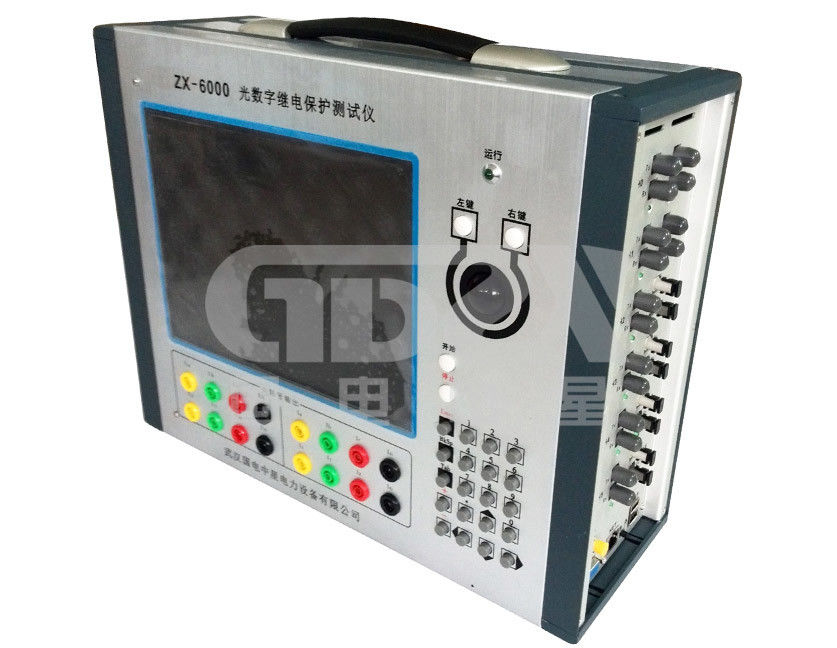

ZX-6000 optical digital relay protection tester is a new generation of intelligent relay protection tester designed according to State Grid Corporation's <<Smart Substation Relay Protection Technical Specifications>> and <<Smart Substation Technology Guidelines>> . ZX-6000 optik dijital röle koruma test cihazı, State Grid Corporation'ın << Akıllı Trafo Rölesi Koruma Teknik Özellikleri >> ve << Akıllı Trafo Merkezi Teknik Yönergeleri >> 'ne göre tasarlanmış yeni nesil akıllı röle koruma test cihazıdır. It can realize the full-function test of the optical digital protection device, and can simulate the output of the collector to realize the closed-loop test of the MU. Optik dijital koruma cihazının tam işlev testini gerçekleştirebilir ve MU'nın kapalı döngü testini gerçekleştirmek için toplayıcının çıkışını simüle edebilir. It has GPS, IRIG-B code, PPS synchronization interface and supports the IEEE1588 time mode. GPS, IRIG-B kodu, PPS senkronizasyon arayüzüne sahiptir ve IEEE1588 zaman modunu destekler. It is used for station debugging and station-to-station joint adjustment. İstasyon hata ayıklama ve istasyondan istasyona eklem ayarı için kullanılır. provide conditions. şartlar sağlamak. The test software provides a wealth of test function modules, which can perform special tests on protection measurement and control devices, merger units, intelligent terminals, switches, etc. It is a rare instrument for substation commissioning, intelligent device research and development, and intelligent substation relay protection technology training. Test yazılımı, koruma ölçüm ve kontrol cihazları, birleşme birimleri, akıllı terminaller, anahtarlar, vb. Üzerinde özel testler yapabilen çok sayıda test fonksiyonu modülü sağlar. Trafo merkezi devreye alma, akıllı cihaz araştırma ve geliştirme ve akıllı için nadir bir araçtır. trafo merkezi röle koruma teknolojisi eğitimi.
Ürün Özellikleri :
1. 4/6/8 çift 100 M fiber optik iletişim Ethernet arayüzü, gönderebilir veya alabilir IEC61850-9-1 / 2 formatında SV, Kaz, IEEE-1588 mesaj2. Destek aynı anda SV mesaj + 64 grup Kaz mesaj çıkışı en fazla 24 grup3. 3/5 çift 2 ~ 10 M fiber optik port, gönderebilir ve alabilir IEC60044-7 / 8 FT3, genişletilmiş FT3, özel FT3 formatında SV mesaj4. küçük sinyal giriş koruma cihazları test etmek için 12 kanal küçük sinyal simülasyon çıkışı5. Dahili GPS senkronizasyon modülü, IRIG-B / PPS senkronizasyonu almak veya IRIG-B senkronizasyon kaynağı sağlamak için 1 çift arayüz6. Komple SCL (SCD, CID, ICD, NPI) dosya ayrıştırma, SV otomatik yapılandırma, GS mesajı7. Mesaj algılama, izleme, paket yakalama, mesaj otomatik analiz fonksiyonu8. PCAP mesaj tekrar oynatma, PCAP dosya düzenleme fonksiyonu9. Anormal SV, GS, TF3 çerçeve simülasyon test fonksiyonu10. Ağ basıncı ve Kaz fırtınası test fonksiyonu11. Akıllı terminal SOE tepki süresi test fonksiyonu, doğruluk <0.1 ms12. Senkronizasyon test fonksiyonu, senkronizasyon modu hem IRIG-B hem de IEEE-1588'i destekler13. dahili IPC, bağımsız çalışabilir veya PC ile bağlayabilirsiniz, PC ile aynı yazılım14. veri aktarımı için Fiber optik iletişim portu Ile, yansıtma, loopback |
