Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Çift Kelepçeli Topraklama Direnci Test Cihazı | Güç kaynağı: | DC 7.4V 1.8Ah şarj edilebilir lityum pil |
---|---|---|---|
arka ışık: | Kontrol edilebilir beyaz ekran arka ışığı, karanlık yerlerde kullanıma uygundur | Test sıklığı: | 128Hz/111Hz/105Hz/94Hz(Otomatik frekans seçimi) |
Test voltajı dalga biçimi: | Sinüs dalgası | Kısa devre test akımı: | AC 20mA maksimum |
Hat voltajı: | AC 100V'un altında ölçüm | İletişim arayüzü: | USB arayüzü ile saklanan veriler bilgisayara yüklenebilir, kaydedilebilir ve yazdırılabilir |
Çalışma Sıcaklığı ve Nem: | -10 ℃ ~ 40 ℃; -10°C ~ 40°C; below 80% rh %80 bağıl nem altında | Yalıtım direnci: | 20MΩ veya daha fazla (devre ve kasa arasında 500V) |

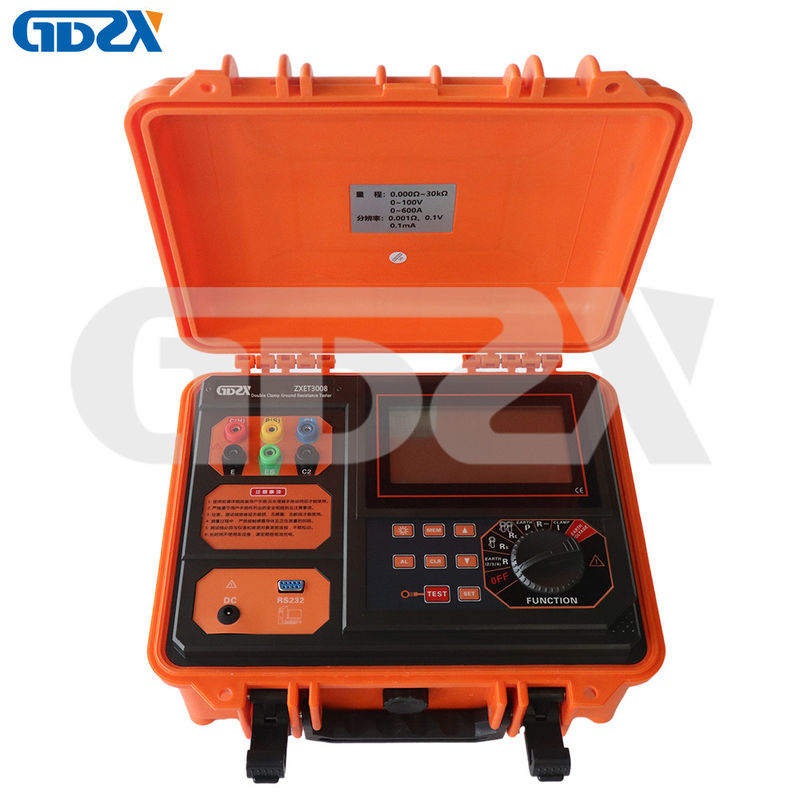

ZXET3008 Çift Klamp Yer Direnci Testörü
Ürünün tanıtımı
Ev sahibi özel bir alet kutusu tarzı ile tasarlanmıştır, polypropylene plastik hammadde olarak kullanılır ve tek seferli enjeksiyon kalıplaması için yeni kompozit dolgu maddeleri eklenir.sertlik, sertliği, aşınma direnci, ısı direnci ve yalıtım performansı üstündür.ve çeşitli çevresel testlerde güvenilirlik.
Özellikleri
1Çift sıkıştırma yöntemi, seçim yöntemi, iki, üç, dört tel yöntemi topraklama direncini test etmek için;
2- Döngü direnci, açık direnci, DC direnci, ekipotansiyel bağlantı direnci testi;
3Toprak direnç, AC akımı, sızıntı akımı, toprak voltajı testi;
4. Meteorolojik yıldırım direnci topraklama direnci testi için yeni standart uyarınca tasarlanmış;
5Yerleşim direnci test akımı 20mA'ya ulaşır.
6Özel alet kutusu tasarımı, dayanıklı;
7. Araç kutusu siyah veya sarı seçilebilir;
8. FFT teknolojisi, AFC teknolojisi, güçlü anti müdahale yeteneği;
9. Aralık: 0.000Ω ¥ 30000Ω; 0 ¥ 100V; 0 ¥ 600A;
10Çözüm: 0.001Ω; 0.1V; 0.1mA.
Görevleri | Yer direnci, toprak direnci, DC direnci, açık direnci, eş potansiyel bağlantı direnci, yer voltajı, AC akımı, sızıntı akımı ölçümü |
Güç kaynağı | DC 7.4V 1.8Ah şarj edilebilir lityum pil |
Arka ışık | Kontrol edilebilir beyaz ekran arka ışık, karanlık yerlerde kullanılmak için uygundur |
Ölçüm | Kesinlik 4 tel, 3 tel yöntemi ölçümü, basit 2 tel yöntemi, seçim yöntemi, yerleşim direncini ölçmek için çift sıkıştırma yöntemi |
Ölçüm yöntemleri | İki, üç ve dört tel yöntemi ölçümü: kutup değiştirme yöntemi, kısa devre ölçümü akımı 20mA Max |
Seçim yöntemi ölçüm: kutup değiştirme yöntemi, kısa devre ölçüm akımı 20mA Max | |
Çifte sıkıştırma yöntemi: temassız karşılıklı induktansa ölçüm yöntemi, test akımı 1mA Max | |
Toprak direnci: dört kutup yöntemi (Wenner yöntemi) | |
DC direnci: kutup değişimi yöntemi | |
Değişken akım: ortalama düzeltme (kapak) | |
Düzleştirme: ortalama düzeltme (P (S) -ES arayüzü arasında) | |
Aralık | Yerleşim direncini ölçmek için iki, üç, dört tel yöntemi (R): 0.000Ω ~ 30000Ω |
Yerleşim direncini ölçmek için seçim yöntemi (Re): 0.00Ω ~ 3000Ω | |
Yerleşim direncini ölçmek için çift sıkıştırma yöntemi (Re): 0.01Ω ~ 200Ω | |
Yerleşim direncini ölçmek için çift sıkıştırma yöntemi (Re): 0.01Ω ~ 200Ω | |
Yer voltajı (50Hz / 60Hz): AC 0.0 ~ 100.0V | |
Değişen akım (50Hz / 60Hz): AC 0.00mA ~ 600.0A | |
En yüksek çözünürlük |
Yerleşim direncini ölçmek için iki, üç, dört tel yöntemi (Re), DC direnci:0.001Ω(0.000Ω~29.999Ω); 0.01Ω(30.00Ω~299.99Ω) 0.1Ω(300.0Ω~2999.9Ω);1Ω(3000Ω~30000Ω) |
Yerleşim direncini ölçmek için seçim yöntemi (Re): 0.01Ω(0.00Ω~29.99Ω);0.1Ω(30.0Ω~299.9Ω) 1Ω ((300Ω~3000Ω) |
|
Yerleşim direncini ölçmek için çift sıkıştırma yöntemi (Re): 0.01Ω(0.01Ω~0.99Ω);0.1Ω(1.0Ω~29.9Ω) 1Ω(30Ω~200Ω) |
|
Toprak direnci (ρ): 0.01Ωm(0.00Ωm~99.99Ωm) 0.1Ωm(100.0Ωm~999.9Ωm) 1Ωm ((1000Ωm~9999Ωm) 10Ωm(10.00kΩm ~99.99kΩm) 100Ωm ((100.0kΩm~999.9kΩm) 1kΩm(1000kΩm~9000kΩm) |
|
Yer voltajı ((50Hz/60Hz): 0.1V | |
AC akımı ((50Hz/60Hz): 0.01mA | |
Kesinlik |
Yerleşim direncini (Re), DC direncini (R-) ölçmek için iki, üç, dört tel yöntemi: ±2%rdg±0.05Ω (0.000Ω~29.999Ω) ±2%rdg±3dgt (30.00Ω~299.99Ω) ±2%rdg±3dgt (300.0Ω~2999.9Ω) ±4%rdg±3dgt (3.000kΩ~30.00kΩ) Not: 1. Ek hata rC max veya rP max≤±5%rdg±5dgt. ((rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ) 2. 5V müdahale voltajında ek hata ≤±5%rdg±5dgt |
Yerleşim direncini ölçmek için seçim yöntemi (Re): ± 2%rdg±5dgt ((0.00Ω~29.99Ω) ± 2%rdg±3dgt ((30.0Ω~299.9Ω) ±2%rdg±3dgt (300Ω~3000Ω) |
|
Yerleşim direncini ölçmek için çift sıkıştırma yöntemi (Re): ±10%rdg±5dgt ((0,01Ω~100Ω) ±20%rdg±5dgt ((101Ω~200Ω) |
|
Toprak direnci (ρ): ölçüm doğruluğuna göre R (ρ=2πaR a:1 m~100m;π=3.14) |
|
Yer gerilimi ((50Hz/60Hz): ±2%rdg±3dgt | |
AC akımı ((50Hz/60Hz): ±2%rdg±3dgt | |
Test gerilim dalga şekli | Sinüs dalgası |
Test sıklığı | 128Hz/111Hz/105Hz/94Hz (otomatik frekans seçimi) |
Kısa devre deneme akımı | AC 20mA en fazla |
Açık devre test voltajı | AC 40V maksimum |
Elektrot aralıkları | 1m~100m |
Görüntüleme modu | Arkaplan ışığı olan 6 basamaklı büyük LCD ekran |
Ölçüm talimatları | Ölçüm sırasında yanıp sönen LED göstergesi, LCD geri sayım göstergesi |
LCD boyutu | 128 mm×75 mm |
LCD ekranı | 124 mm × 67 mm |
Boyut | Araç boyutu: uzunluk, genişlik ve yükseklik 320mm × 275mm × 145mm |
Akım sıkma: uzunluk, genişlik ve yükseklik yaklaşık 220mm × 100mm × 27mm | |
Paketin boyutları | Dış paket: uzunluğu, genişliği ve yüksekliği yaklaşık 400 mm × 245 mm × 335 mm |
Standart test hattı | Kırmızı 15 metre, Siyah 15 metre, Sarı 10 metre, Yeşil 10 metre. |
Basit bir test hattı | 2 çubuk: kırmızı 1.6m, siyah 1.6m |
Yardımcı zemin çubuğu | 4 parça:φ10mm×150mm |
Akım sıkıştırıcı | 2 adet: CT1 sapı kırmızı siyah fiş, CT2 sapı mavi siyah fiş |
Mevcut sıkıştırma kalibri | φ52mm |
Mevcut sıkıştırma kalibri | 1000:1 |
Mevcut sıkıştırma hattı | Uzunluğu 2m |
Ölçme süresi |
Değişen akım: yaklaşık 2 kez / saniye; Yer voltajı: yaklaşık 2 kez / saniye; Yer direnci: yaklaşık 7 saniye / zaman |
Ölçme süreleri | 5000'den fazla kez (kısa devre testi, bir kez test, 30 saniye durup sonra test) |
Hat gerilimi | AC 100V altında ölçüm |
İletişim Arayüzü | USB arayüzü ile, depolanan veriler bilgisayara yüklenebilir, kaydedilebilir ve yazdırılabilir |
İletişim hattı | 1 USB iletişim hattı, 1,5 metre uzunluğunda |
Verilerin saklanması | "HOLD" sembolü, verilerin tutulduğunu gösterir. |
Veri saklama | 2000 grup, "MEM" depolama işareti, "FULL" ekranı depolamanın dolu olduğunu gösterir |
Veri erişimi | "OKU" sembolü verilerin kontrol edildiğini gösterir. |
Aşınma göstergesi | "OL" sembolünün gösterimi, aralığın ötesinde taşınırken |
Akım sıkıştırıcı düşük akım göstergesi | Metot veya çift sıkıştırma yöntemini seçerken, CT2 sıkıştırması tarafından alınan akım sinyali 0.5mA'dan daha düşük olduğunda, "" sembolü görüntülenir.CT2 akım kilidi kilidi yönü kontrol edilmelidir. |
Müdahale testi | Müdahale sinyali otomatik olarak belirlenir, müdahale voltajı 5V "GERÇEK" sembolü göstergesinden daha yüksektir |
Yardımcı zemin testi | Yardımcı toprak direnci değer testi fonksiyonu ile, 0.00kΩ ~ 30.00kΩ ((100R+rC<50kΩ,100R+rP<50kΩ) |
Alarm fonksiyonu | Ölçülen değer alarm ayar değerini aştığında, "bip--bip--bip--" alarm uyarısı |
Pil voltajı | Pil voltajı yetersiz olduğunda, pil şarj edilmesini hatırlatmak için pil voltajı düşük sembolü görüntülenir. |
Otomatik kapatma | 15 dakika sonra otomatik kapatma |
Çalışma akımı |
Bekleme durumunda: 25mA Max (arkaplan ışığı kapalı); Arka ışık: 25mA Max (ayrı bir arka ışık güç tüketimi); Ölçüm sırasında: 150mA Max (arkaplan ışığı kapalı) |
Ağırlık | Araç: 2,66kg (batarya dahil) |
Toplam ağırlık: 7,87kg (paketi de dahil) | |
Araç kutusu | Özel alet kutusu tasarımı, 200 kg taşıyabilir |
Çalışma sıcaklığı ve nemliği | -10 °C ~ 40 °C; %80 rh altında |
Depolama sıcaklığı ve nemliği | -20 °C ~ 60 °C; %70 rh altında |
Aşırı yük koruması | Yerleşim direnci ölçümü: C (H) -E, P (S) -ES portları arasında AC 280V / 3 saniye |
İzolasyon direnci | 20MΩ veya daha fazla (döngü ve kasa arasında 500V) |
Dayanın. | 20MΩ veya daha fazla (döngü ve kasa arasında 500V) |
Elektromanyetik özellikler | IEC61326 (EMC) |
Güvenlik kurallarına uygun |
IEC61010-1 (CAT III 300V, CAT IV 150V, kirlilik derecesi 2) IEC61010-031; IEC61557-1 (topraktan direnç); IEC61557-5 (toprak dirençliliği); JJG366-2004 (topraktan direnç ölçer); JJG1054-2009 (kaplama zemin direnci ölçer). |
Ürün resimleri
