Toplumun gelişmesiyle birlikte, insanlar elektrik tüketiminin güvenliği ve güvenilirliği için giderek daha yüksek gereksinimlere sahiptir.Yüksek voltajlı devre kesiciler, güç sisteminde kontrol ve koruma ikili görevlerini taşır, ve performansları doğrudan güç sisteminin güvenli çalışmasını etkiler.Mekanik özellik parametreleri, devre kesici performansını değerlendirmek için önemli parametrelerden biridir.Bu enstrüman tasarım taslağı olarak en son "Yüksek Voltajlı AC Devre Kesicileri" GB1984-2003'e dayanmaktadır.Çin enerji endüstrisi standardının "Yüksek Voltajlı Test Ekipmanları için Genel Teknik Koşullar"ın 3. bölümüne atıfta bulunan, DL/T846.3-2004 tasarım temeli olarak çeşitli devre kesicilerin dinamik analizi için kolaylık sağlar ve düşük yağ, yüksek yağ, vakum,ve Sülfür hexafluorür gibi yüksek voltajlı devre kesicilerin mekanik ve dinamik özellikleri parametreleri.

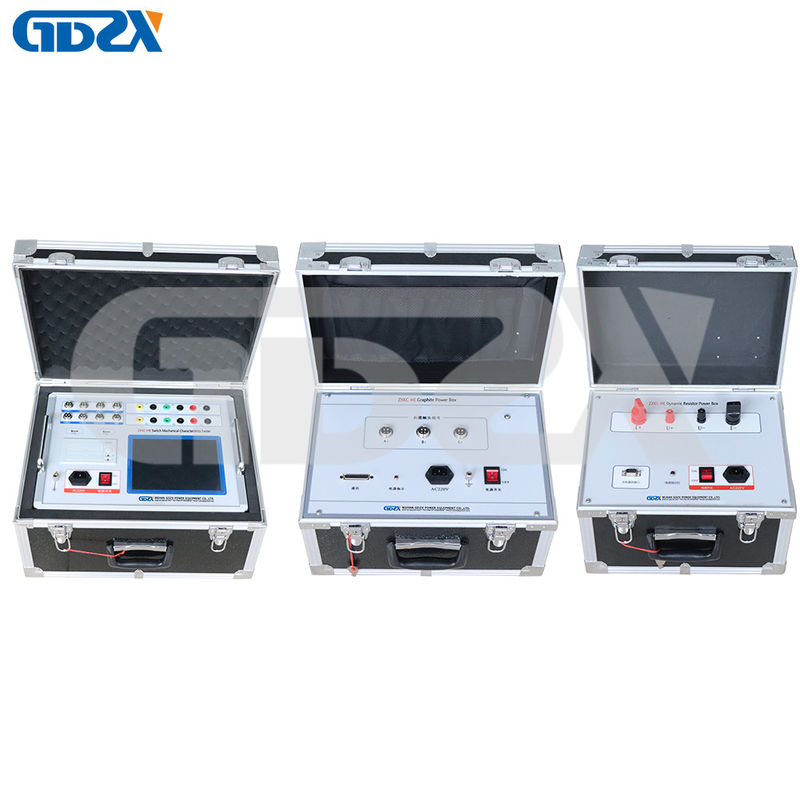

1Bu alet, CortexTM-A8 tabanlı bir ana kart, 1 GHz ana frekansı, 1 GB flaş belleği ve sadece 16 saniyelik hızlı bir başlangıç hızı olan gömülü bir endüstriyel bilgisayardır.4 inç renkli büyük ekran, Windows işletim sistemi, kullanıcı dostu işletim arayüzü, dokunmatik ekran, Çince ve İngilizce girişi desteği, saha operatörleri için kullanımı uygun.

2Yüksek hızlı termal yazıcı, test verilerinin yerinde basılması için uygundur.

3Makinenin içindeki entegre çalışma güç kaynağı, yerinde ikincil güç kaynağına olan ihtiyacı ortadan kaldırır ve kullanımı kolay ve hızlı hale getirir.DC10~260V ayarlanabilir güç kaynağını 20A akımla sağlayabilirAçma ve kapanma sargılarının eylem voltaj değerini keyfi olarak ayarlayın ve devre kesici üzerinde düşük gerilim eylem testleri yapın.

4Doğrusal sensörler, döner sensörler, evrensel sensörler, braketler ve özel sabit çok fonksiyonel konektörlerle donatılmış, kurulum son derece uygun ve basittir.

5Yerel ve uluslararası üretilen SF6 anahtarları, GIS kombinasyon cihazları, vakum anahtarları ve yağ anahtarlarının tüm modelleri için uygundur.

6Tüm verileri ve grafikleri almak için düğmeyi bir kez çalıştırın.

7Ev sahibi, kolay arşivleme için iç gerçek zamanlı bir saatle mevcut test verilerinin 30000 setini (genişletilebilir bellek kartı) depolayabilir.

8Bir USB sürücüsü arayüzü ile donatılmış, veriler doğrudan USB sürücüsüne kaydedilebilir ve analiz ve kaydetmek için bilgisayara yüklenebilir.

9Aynı anda 12 metal temas kırığı, 6 ana kırık, 6 yardımcı kırık ve 3 grafit kırığı ölçebilir.

10Analiz ve karşılaştırma için birden fazla anahtar (2-10) tarafından test edilen değerlere dayanarak standart zarf çizgileri oluşturan zarf çizgileri içerir.Ayrıca anahtar titreşim frekansı analizi için.

11Dahili müdahale karşıtı devre, 500KV alt istasyonunda güvenilir kullanımı karşılayabilir.

Terimlerin Tanımı

1Üç fazlı farklı periyotlar: anahtarın üç fazının açılış (kapama) zamanları arasındaki maksimum ve minimum farkı ifade eder.

2. Faz ve farklı dönemlerde: Aynı fazda altı veya daha fazla kırık olan anahtarların açılış (kapama) zamanındaki farkı ifade eder.

3. Atlama zamanı: anahtarın dinamik ve statik temaslarının kapanma sürecinde meydana gelen tüm temasların ve ayrılmaların (yani atlama) toplam zaman değerini ifade eder (yaniİlk temas ile tam temas arasındaki süre).

4Açılış zamanı: Kapalı pozisyonda devre kesicinin açılması ve çalıştırılması ile her direkte tüm yay temaslarının ayrılması arasındaki zaman aralığıdır.

5Kapatma süresi: Çaprazın açılış pozisyonunda olduğu an ile direklerin tüm temaslarının çaprazla temas ettiği an arasındaki zaman aralığıdır.

6Tekrar kapanma zamanı: Tekrar kapanma döngüsü sırasında, açılış zamanının başlangıcı ile tüm direk temaslarının temas ettiği zaman arasındaki zaman aralığı.

7Sert açma (kapama) hızı: anahtarın hareketli temasının statik temasla temas halinde olduğu belirli bir zaman veya mesafe içinde ortalama hızı ifade eder.Açmak için, açıldıktan sonra 10ms içinde ortalama hızı ifade eder ve kapatılmadan önce 10ms içinde ortalama hızı ifade eder.

8Açılış mesafesi: düğmenin açılış durumundan hareketli temas ve sabit temasın temas ettiği ana kadar olan mesafeyi ifade eder.

9Maksimum açma (kapama) hızı: Anlık açma (kapama) hızı maksimum değerini ifade eder.Bu değer, düğmenin açıldığı veya kapatıldığı bölümde görünmelidir.Bu hız ve yolculuk eğrilerinden değerlendirilebilir.

10. Ortalama açma (kapama) hızı: tüm çalışma süreci boyunca düğme temasının yolculuğu ve zamanının oranına atıfta bulunur.
