Taşınabilir dijital Yeraltı 35KV Kablo Mesafe Test Kablo Hata Bulucu

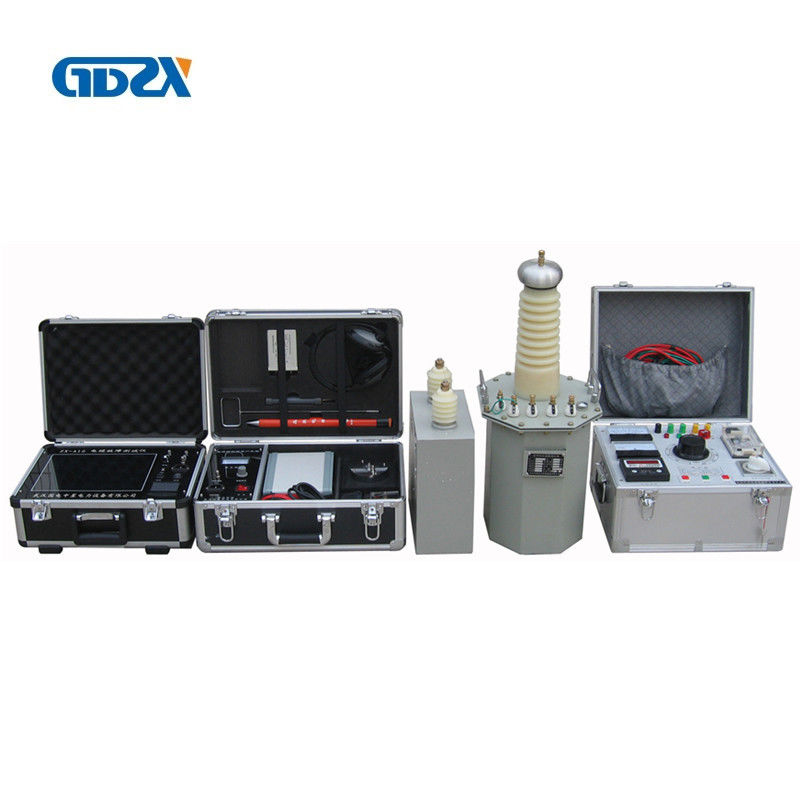

ZX-A10 kablo arıza test cihazı

ZX-A10 CABLE FAULT LOCATOR integrated industrial embedded computer platform, Network Communications Service and USB communication system. ZX-A10 KABLO HATA LOCATOR entegre endüstriyel gömülü bilgisayar platformu, Ağ İletişim Hizmeti ve USB iletişim sistemi. The device consists 3 parts: main system, fault locator and cable line tester. Cihaz 3 bölümden oluşur: ana sistem, hata bulucu ve kablo hattı test cihazı. It is used for cable fault location, cable line and depth test and daily maintenance of cable data. Kablo arızasının yeri, kablo hattı ve derinlik testi ve kablo verilerinin günlük bakımı için kullanılır. It can also be used for signal cable fault location for railway station and airport. Ayrıca tren istasyonu ve havaalanı için sinyal kablosu arıza yeri için kullanılabilir.

Özellikleri:

1. Embedded computer system into cable fault locator. 1. Kablo arıza tespit cihazına entegre bilgisayar sistemi. Lithium-power supply for convenient field tests. Uygun saha testleri için lityum-güç kaynağı.
2. 12.1 inç dokunmatik ekran ve Windows XP sistemi.
3. USB interface. 3. USB arayüzü. 5 sampling frequency between 6.25 MHz to 100MHz for cable of different length. Farklı uzunluktaki kablolar için 6,25 MHz - 100MHz arasında 5 örnekleme frekansı.
4. otomatik arama arıza noktası ve ekran mesafe, çift imleç hareketi 0.15 m doğru olabilir.

5. Dalga formu serbestçe sıkıştırma veya genişleme olabilir.

6. Sistem referans için standart dalga formuna yakın olan rastgele iki dalga formu görüntüler.
7. toplam 40g dalga formları ve yerinde bağlantı şemaları referans için
8. yerinde sağlamak için Akıllı modüler örnekleyici kablolama, örnekleme tamamen HV ile ayrılmış güvenlik sağlamak için.

Uygulama:
1. açık devre, kısa devre, düşük direnç, yüksek direnç kaçağı, yüksek direnç hatası flashover dahil olmak üzere farklı gerilim seviyeleri, farklı bölümler ve farklı ortam için kablo hatasını test edin.
2. Tren istasyonu, havaalanı için sinyal kablosu arızasının test edilmesi.
3. Uzunluğu bilinen kablonun dalga yayılma hızının test edilmesi.
4. Kablo yolunun ve derinliğinin test edilmesi.
5. Ekran modu: 12,1 inç LCD (Windows XP)
6. Bellek modu: Sabit ve hareketli 20G / 2G
7. Test yöntemleri: Düşük voltajlı darbe yöntemi, dürtü flash-over devre yöntemi, flashover gerilim yöntemi
8. Test mesafesi: en az 40km
9. en kısa test mesafesi (kör bölge): 5-10 m
10. Konum hatası: ± 0.2m
11. Test hatası: ±% 1'den az
12. Örnekleme frekansı: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (kendinden uyarlamalı)
13. Güç: AC 220V ±% 10 DC 12V (7AH)
14. Maksimum güç dayanıklılığı: 4 saat

Yol analizörü teknik özellikleri:
1. Sinyal frekansı: 15KHz sinüs dalgası
2. Çıkış gücü: Pomax≥100W
3. Çıktı engelleme: Zo = Zc
4. Titreşim modu: süreksiz
5. Net Ağırlık: 9.8Kg
6. Ortam sıcaklığı: -10 ℃ ~ + 40 ℃
7. Toplam boyut: 180mm × 300mm × 400mm
8. Bağıl nem: RH≤85% (25 ℃)

Dürtü Üreteci

1. DC çıkışı: 32kV, sürekli ayarlanabilir

2. harici kapasitans: 1 ~ 8 F

3. darbe süresi: 1 ~ 6 saniye

4. maksimum darbe enerjisi: 400 ~ 1800J

5. maksimum çıkış akımı: 40mA

6. voltaj gösterge hatası: +% 2

7. besleme gerilimi: 220VAC 50Hz

8. ortam sıcaklığı: -10 ℃ ~ + 50 ℃

9. hacim: 380 x 260 x 260 mm
