Fiber Dijital Röle Koruma Test Cihazı
, GPS Dijital Röle Koruma Test Cihazı
, GPS'li Röle Koruma Test Cihazı
Ürün adı: |
Fiber Optik Dijital Röle Koruma Test Cihazı |
Güç kaynağı: |
AC: 220V±15%, Frekans, 50Hz±10Hz |
Boyut: |
380*130*300(mm) |
Ağırlık: |
5.5kg |
Çözünürlük: |
1mV, 4~20mA çıkış tipi özelleştirilebilir |
senkronizasyon doğruluğu: |
<80ns |
ikili giriş: |
8 kanal, 10-250VDC veya boşta kontak, kendi kendini tanımlayan, polarite yok |

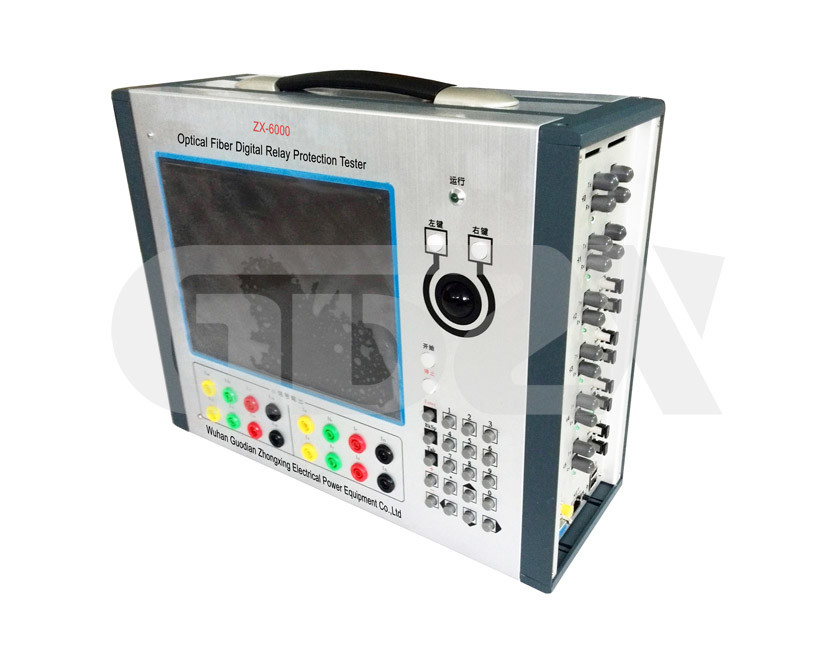

ZX-6000 Bağlantı NoktasıGPS'li ble Optik Fiber Dijital Röle Koruma Test Cihazı
Ürün tanıtımı
ZX-6000 Optik Fiber Dijital Röle Koruma Test Cihazı"Devlet Şebekesi'nin akıllı trafo röle koruma spesifikasyonu" ve "Akıllı Trafo Teknolojisi Yönergeleri" esas alınarak tasarlanmış yeni nesil akıllı röle koruma test cihazıdır. Optik dijital koruma cihazı için her türlü test için kullanılabilir ve simülasyonunu yapabilir. MU için kapalı döngü testi elde etmek için toplayıcı çıkışı GPS, IRIG-B kodu, PPS senkronizasyon arayüzü ile donatılmıştır ve IEEE1588'i destekler. İstasyon devreye alma ve istasyondan istasyona bağlantı için koşullar sağlar.
Özellikleri
1. 4/6/8 çift 100M fiber optik iletişim Ethernet arayüzü, IEC61850-9-1/2 formatında SV, Goose,IEEE-1588 mesajı gönderebilir veya alabilir
2. Tüm makine aynı anda maksimum 24 grup SV mesajı + 64 grup Goose mesaj çıktısını destekler
3. 3/5 çift 2~10M fiber optik port, IEC60044-7/8 FT3, genişletilmiş FT3, özel FT3 formatlı SV mesajı gönderip alabilir
4. Küçük sinyal giriş koruma cihazlarını test etmek için 12 kanal küçük sinyal simülasyon çıkışı
5. Dahili GPS senkronizasyon modülü, IRIG-B/PPS kod senkronizasyonunu almak için veya IRIG-B kod senkronizasyon kaynağı sağlamak için bir arayüz
6. Komple SCL(SCD,CID,ICD,NPI) dosya ayrıştırma, SV, GS mesajının otomatik konfigürasyonu
7. Mesaj algılama, izleme, paket yakalama, mesaj otomatik analiz fonksiyonu
8. PCAP mesajının yeniden oynatılması, PCAP dosya düzenleme işlevi
9. Anormal SV, GS, TF3 çerçeve simülasyon test fonksiyonu
10. Şebeke basıncı ve Kaz fırtınası testi işlevi
11. Akıllı terminal SOE yanıt süresi test fonksiyonu, doğruluk <0,1 ms
12. Senkronizasyon test fonksiyonu, senkronizasyon modu hem IRIG-B hem de IEEE-1588'i destekler
13. Dahili IPC, bağımsız olarak çalışabilir veya PC'ye bağlanabilir, PC ile aynı yazılım
14. Veri aktarımı, yansıtma, geri döngü için Fiber optik iletişim bağlantı noktası ile
Teknik Göstergeler
| Fiber optik Ethernet Arayüzü |
4/6/8 çift x100Mbits/s, ST, multimode, 1310nm, IEC61850-9-1/2/LE, Goose, IEEE-1588 |
Dağılım gönder: <0.1μs |
| Alma süresi doğruluğu: <25ns |
| Maksimum çıkış akışı:＞95M |
| 1588 zaman senkronizasyonu doğruluğu: <80ns |
| Fiber optik Seri arayüz |
3/5 çift × (2~10Mbits/s), ST, multimode, 850nm, IEC60044-7/8, FT3, Manchester kodunu veya asenkron seriyi destekler
liman iletim yöntemi
|
Dağılım gönder: <0.1μs
Zaman senkronizasyonu doğruluğu: <25ns |
| senkron arayüz |
Dahili GPS, 1 çift × IRIG-B/PPS optik bağlantı noktası, ST, çok modlu, 850nm |
Doğruluk: <400ns |
| Elektrik Ethernet arayüzü |
1 adet, RJ-45,100Mbit/sn |
|
| Küçük sinyal çıkışı |
12×(0~7.07VAC/0~10VDC)çözünürlük: 1mV, 4~20mA çıkış tipi özelleştirilebilir |
Genlik doğruluğu: %0,1 |
| Faz doğruluğu: 0.1° |
| Frekans doğruluğu:0,001Hz |
| ikili giriş |
8 kanal, 10-250VDC veya boşta kontak, kendi kendini tanımlayan, polarite yok |
|
| ikili çıktı |
sayı: 8 kanal, boşta kontak/hızlı çıkış, AD/DC kesme kapasitesi: 0,5A,250V |
Hızlı çıkış süresi: <10μs |
| Ekran |
10.4' LED, 1024×768 |
|
| Güç kaynağı |
AC: 220V±15%, Frekans, 50Hz±10Hz |
|
| Boyut |
380 ×130 ×300(mm) |
Ağırlık 5.5Kg |
| Ürün/Model |
optik tip |
Dijital-Analog Entegre tip |
| ZX-6000 |
ZX-6003 |
ZX-6001 |
ZX-6002 |
| Optik Ağ Arayüzü |
●4/6 çift |
● 8 çift |
● 6 çift |
● 6 çift |
| Optik Seri Arabirim |
●4/5 çift |
● 3 çift |
● 5 çift |
● 5 çift |
| senkron arayüz |
●1 çift |
● 1 çift |
● 1 çift |
● 1 çift |
| Küçük sinyal simülasyonu |
●12 yol |
●12 yol |
● 12 yol |
● 12 yol |
| Akım kaynak çıkışı |
/ |
/ |
● 3x(0~30A) |
● 6x(0~30A) |
| Gerilim kaynağı çıkışı |
/ |
/ |
● 4x(0~125V) |
● 6x(0~125V) |
| ikili çıktı |
● 8 çift |
● 8 çift |
● 8 çift |
● 8 çift |
| ikili giriş |
● 8 çift |
● 8 çift |
● 8 çift |
● 8 çift |
| Yardımcı DC çıkışı |
/ |
/ |
● 1 kanal |
● 1 kanal |
Şirket tanıtımı
Wuhan GDZX Güç Ekipmanları Co, Ltd.çeşitli güç kullanıcıları için yüksek voltaj testi ve elektrik test hizmetleri için eksiksiz çözümler sunan tasarım, üretim ve satışı entegre eden bir güç test ekipmanı üreticisidir. Ana ürünler şunlardır: AC serisi rezonans test cihazı, yüksek voltaj test ekipmanı, trafo testi ekipman, ikincil koruma/anahtar test ekipmanı, kablo arıza test cihazı, arestör test ekipmanı, güç ölçüm ekipmanı, standart kaynak serisi vb.Birçok çeşit ürün ve eksiksiz modeller var.
Servis ve Garanti
Hizmet
* Profesyonel danışmanlık hizmeti sağlamak;müşteri sorularını yanıtlamak için özel satıcı ve profesyonel teknik mühendis.
* Müşterinin eldeki ürün hakkında ayrıntılı bilgi almasını sağlayın.
* Uygun fiyat, müşterilerimizin ödediklerinin karşılığını alması gerektiğine inanıyoruz.Teklif, Yönetici tarafından damgalanmış ve onaylanmıştır.
* Hoşgeldiniz müşteriler ziyaret edin.
* Sözleşme ve her iki tarafça imzalanacak teknik anlaşma.
* Güvenilir olmak, gereklilikleri takip etmek ve imzalanan sözleşmelerin ve teknik sözleşmelerin başarıyla uygulanmasını sağlamak.
* İletişime odaklanın, kullanıcılarla aktif olarak iletişim kurun, kullanıcının sorularını ve programını not alın, gerekli teknik desteği sağlayın.
* Teslimatta, kurulumda, hata ayıklamada, eğitimde ve diğerlerinde hızlı ve verimli, profesyonel hareket edin.
Garanti
* %100 müşteri memnuniyetini koruyoruz, ürünle ilgili herhangi bir yanlışlık yaşarsanız lütfen bize geri bildirimde bulunun, sizin için doğru olanı yapacağız.
* Ürünlerimiz bir yıl garanti ve ömür boyu teknik destek ile garantilidir.
* Müşteriden gelen sorun geri bildirimlerinde 24 saat içinde çözüm üretin.
PAKETLEME VE NAKLİYE
(1) Ürünleri, ödemenizin onayını aldıktan sonra 5-20 iş günü içinde göndeririz.
(2) Malların güvenli bir şekilde ulaşmasını sağlamak için tüm ürünler sağlam karton veya ahşap kutu ile iyi bir şekilde paketlenecektir.
(3) Seçtiğiniz için ekspres, deniz taşımacılığı, demiryolu ve benzeri dahil olmak üzere çoklu nakliye yöntemleri, rekabetçi nakliye yöntemi size tavsiye edilecektir.
(4) Kendi nakliyecinizle giderseniz, gümrük işlemleri için gerekli tüm belgeleri sağlayacağız.
(5) Nakliyeden sonra, mallar iyi alınana kadar dikkatli olacağız.
Ayrıntılı spesifikasyona ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
