Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Dijital Toprak Direnci Test Cihazı | Güç kaynağı: | DC 7.4V 1.8Ah şarj edilebilir lityum pil |
---|---|---|---|
Topraklama direnci aralığı: | 0.000Ω ~ 3000Ω | Toprak voltajı aralığı: | AC 0.0 ~ 100V (50Hz / 60Hz) |
Test voltajı dalga formu: | Sinüs dalgası | Test Sıklığı: | 128Hz/111Hz/105Hz/94Hz(Otomatik frekans seçimi) |
Kısa devre test akımı: | AC 20mA maks | Ekran modu: | 6 haneli geniş LCD ekran |
Veri depolama: | 2000 grup | Toplam ağırlık: | 5,95 kg (ambalaj dahil) |
Çalışma sıcaklığı ve nem: | -10 ℃ ~ 40 ℃; -10 ℃ ~ 40 ℃; below 80% Rh %80 Rh'nin altında | Yalıtım direnci: | 20MΩ veya daha fazla (devre ve kasa arasında 500V) |
dayanmak: | AC 3700V/Rms (gösterge paneli ile kabin arasında) | ||
Vurgulamak: | 20mA Topraklama Direnci Test Cihazı,Parazit Önleyici Topraklama Direnci Test Cihazı,20mA dijital toprak direnci test cihazı |
20mA Güçlü Anti-Girişim Yeteneği Dijital Topraklama Direnci Test Cihazı
Ürün tanıtımı
buZXET3005 Dijital Topraklama Direnci Test Cihazıyeni yıldırımdan korunma topraklama direnci algılama standardına göre tasarlanmış ve üretilmiştir.Kısa devre test akımı 20mA'ya ulaşır.Hassas 3 telli yöntem veya basit 2 telli yöntem, topraklama direncini ölçer.FFT (hızlı Fourier dönüşümü) teknolojisi tanıtıldı, AFC (Otomatik Frekans Kontrolü) teknolojisi benzersiz parazit önleme yeteneğine ve çevresel uyarlanabilirliğe sahiptir ve tekrarlanan testlerin tutarlılığı güçlüdür.Elektrik gücü, telekomünikasyon, meteoroloji, petrol sahaları, inşaat, yıldırımdan korunma ve endüstriyel elektrikli ekipmanlarda topraklama direnci ve topraklama voltajının ölçülmesinde yaygın olarak kullanılmaktadır.
Özellikler
1. Topraklama direncini, döngü direncini ve açık direnci test etmek için iki ve üç telli yöntem;
2. Eş potansiyel bağlantı direnci, toprak gerilimi, AC gerilim testi;
3. Meteorolojik yıldırımdan korunma topraklama direnci testinin yeni standardına göre tasarlanmıştır;
4. Topraklama direnci test akımı 20mA'ya ulaşır;
5. Araç kutusu tasarımı, basınç direnci 200kg;
6. FFT, AFC teknolojisi, güçlü parazit önleme özelliği;
7. Aralık: 0.000Ω~3000Ω;
8. Çözünürlük: 0.001Ω.
Fonksiyonlar | Toprak direnci, toprak gerilimi, düşük değerli direnç ölçümü |
Güç kaynağı | DC 7.4V 1.8Ah şarj edilebilir lityum pil, tam şarjlı ve yaklaşık 8 saat sürekli kullanım |
Arka ışık | Karanlık yerlerde kullanıma uygun, kontrol edilebilir beyaz ekran arka ışığı |
Ölçüm | Topraklama direncini ölçmek için hassas üç telli yöntem ve basit iki telli yöntem |
Ölçüm yöntemleri | İki-üç telli yöntem ölçümü: anma akımı değişen kutup yöntemi |
Toprak gerilimi: ortalama düzeltme (PE arayüzü arasında) | |
Menzil | Topraklama direnci: 0.000Ω ~ 3000Ω Toprak gerilimi: AC 0.0 ~ 100V (50Hz / 60Hz) |
Çözünürlük | 0.001Ω;0.1V |
Kesinlik | Toprak direnci: ± 2% Rdg ± 0.05Ω (0 ~ 30Ω) ±2%Rdg±5dgt(30~3000Ω) Not: 1. Yardımcı topraklama direnci 100Ω ± %5'tir ve toprak voltajı <5V'dir. 2. Parazit voltajı 5V≤ ± 5% Rdg ± 5dgt olduğunda ek hata Toprak gerilimi: ± 2% Rdg ± 3dgt (50Hz / 60Hz) |
Test gerilimi dalga formu | Sinüs dalgası |
Test sıklığı | 128Hz/111Hz/105Hz/94Hz(Otomatik frekans seçimi) |
Kısa devre test akımı | AC 20mA Maks |
Açık devre test voltajı | AC 40V Maks |
Ekran modu | 6 haneli geniş LCD ekran |
Ölçüm talimatları | Ölçüm sırasında yanıp sönen LED göstergesi, LCD geri sayım ekranı |
LCD boyutu | 128mm×75mm |
LCD ekran | 124mm×67mm |
Ürün boyutu | Ana bilgisayar boyutu: yaklaşık 320 mm × 270 mm × 145 mm |
Dış ambalaj boyutu: 400mm × 245mm × 335mm | |
Test hattı | 3 çubuk: kırmızı 15m, sarı 10m, yeşil 5m |
Basit test hattı | 2 çubuk: kırmızı 1,6m, bir siyah 1,6m |
Yardımcı topraklama çubuğu | 2 kök:Φ10mm×150mm |
Zamanı ölçün | Toprak voltajı: yaklaşık 2 kez / saniye;toprak direnci: yaklaşık 7 saniye / zaman |
Ölçüm süreleri | 5000'den fazla kez (kısa devre testi, bir kez test edin, 30 saniye durun ve ardından test edin) |
Hat voltajı | 100V altında AC ölçümü |
İletişim arayüzü | RS232 arayüzü ile saklanan veriler, veri yazılımı aracılığıyla bilgisayara yüklenebilir, kaydedilebilir ve yazdırılabilir. |
iletişim hattı | Bir RS232 iletişim hattı, 1.5m uzunluğunda |
Veri saklama | "HOLD" sembolü, verileri tutarken gösterir |
Veri depolama | 2000 grup, "MEM" depolama talimatı, depolama dolu, "FULL" sembolünü göster |
Veri erişimi | "OKU" sembolü, verileri kontrol ederken gösterir |
Taşma ekranı | Aşırı aralık taşması olduğunda "OL" sembolü göstergesi |
girişim testi | Parazit sinyalini otomatik olarak tanımlayın ve parazit voltajı 5V'den yüksek olduğunda "GÜRÜLTÜ" görüntüleyin |
Alarm fonksiyonu | Ölçülen değer alarm ayar değerini aştığında, "bip--bip--bip--" alarm istemi |
Batarya voltajı | Akü voltajı düşüşü yetersiz olduğunda, şarj ihtiyacını hatırlatmak için akü voltajı düşük sembolü görüntülenir. |
Otomatik kapanma | 15 dakika sonra otomatik kapanma |
Güç tüketimi | Arka Işık: 25mA Maks (ayrı arka ışık güç tüketimi) |
Bekleme: 25mA Max (açıldıktan sonra arka ışık kapanır) | |
Ölçüm: 150mA Maks (arka ışık kapalı) | |
Ağırlık | Cihaz: 2.645kg (pil dahil) |
Toplam ağırlık: 5,95 kg (ambalaj dahil) | |
alet kutusu | Araç kutusu tasarımı, 200 kg taşıyabilir |
Çalışma sıcaklığı ve nem | -10 ℃ ~ 40 ℃;%80 Rh'nin altında |
Depolama sıcaklığı ve nem | -20 ℃ ~ 60 ℃;%70 Rh'nin altında |
Aşırı yükleme koruması | Toprak direnci ölçümü: AC-280V / CE ve PE portları arasında 3 saniye |
Yalıtım direnci | 20MΩ veya daha fazla (devre ve kasa arasında 500V) |
dayanmak | AC 3700V / Rms (gösterge paneli ile kabin arasında) |
elektromanyetik özellikler | IEC61326(EMC) |
Güvenlik yönetmeliklerine uygun | IEC61010-1 (CAT Ⅲ 300V, CAT IV 150V, kirlilik derecesi 2); IEC61010-031;IEC61557-1 (toprak direnci); JJG366-2004 (Toprak direnci ölçer) |

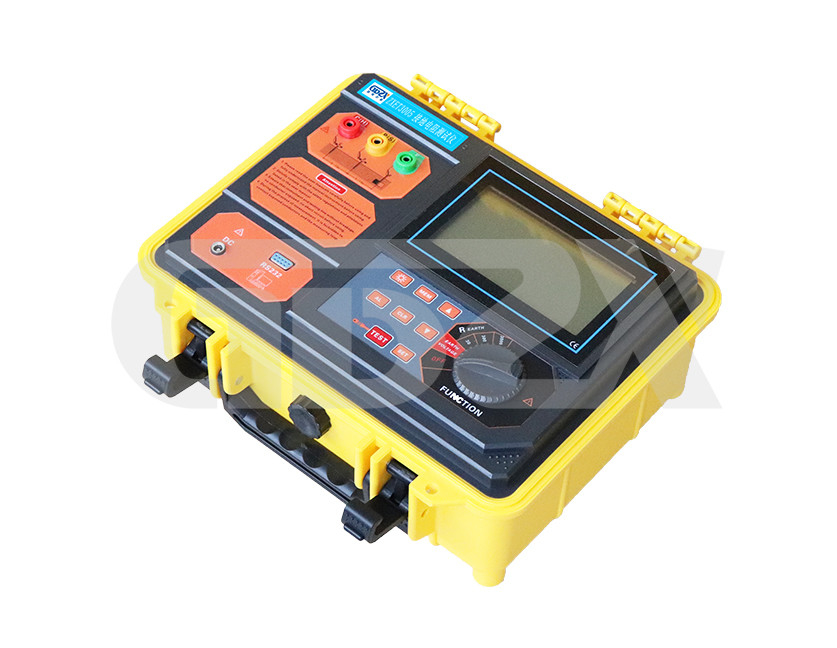

Ürün resimleri
