Uluslararası Programlanabilir AC Üç Fazlı Standart Güç Kaynağı

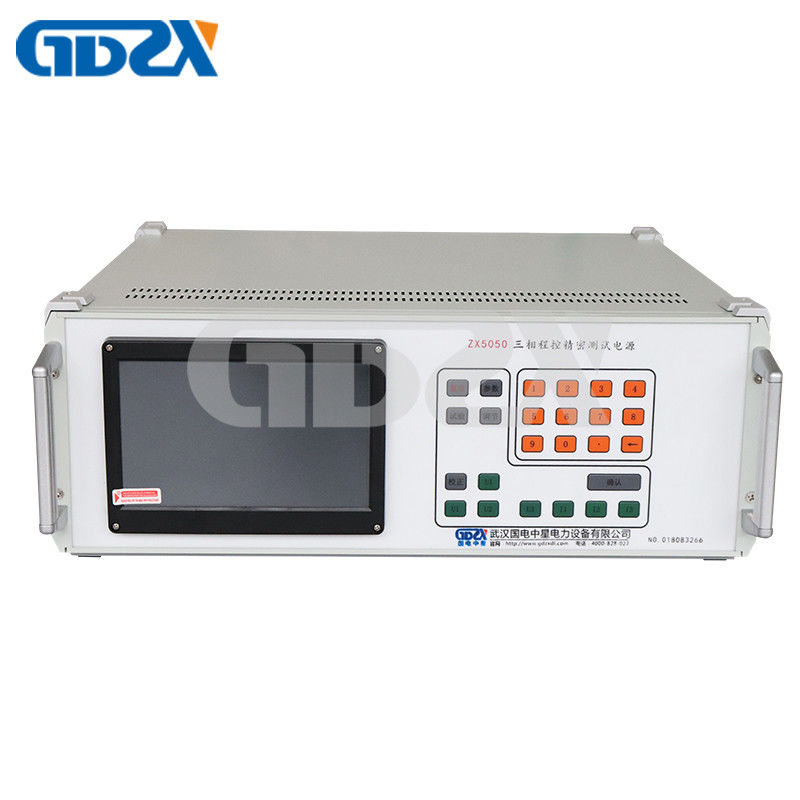

ZX5050 üç fazlı programlanabilir test güç kaynağı, gömülü bir sistem, geniş ekran TFT renkli LCD ekran, dokunmatik ekran, CPLD çipi ve yüksek hassasiyetli A/D, D/A gibi bir dizi gelişmiş cihaz kullanan entegre bir sayaç kaynağı yapısını benimser. Boyut olarak küçüktür ve hafiftir ve elektrik ölçüm endüstrisinde, elektrik laboratuvarlarında ve diğer ilgili departmanlarda yaygın olarak kullanılabilir, bu da sahada taşımayı ve kullanmayı kolaylaştırır.

1. Geniş miktarda bilgi görüntülemek için dokunmatik ekran kontrol paneli ve yüz maskesi düğmesi kullanılır, bu da basit ve kullanışlıdır.

2. Gömülü enerji sayacı, voltaj, akım, frekans, faz, aktif güç, reaktif güç, görünür güç, güç faktörü vb. gibi parametreleri görüntüler.

3. Çoklu koruma fonksiyonlarına sahiptir: akım sınırlama koruması, güç amplifikatörü koruması, voltaj kısa devre koruması, akım açık devre koruması, güç amplifikatörü termal koruması ve diğer fonksiyonlar.

4. Akıllı vites: Cihazın izin verilen çıkış aralığında, kullanıcılar her üç fazlı voltaj ve akımın nominal voltaj ve akım vitesini serbestçe ayarlayabilirler. Voltaj ve akımın test noktaları ve ayar detayları, kullanıcının ayarladığı nominal vites değerine atıfta bulunur, bu da kullanıcıların çalışmasını kolaylaştırır.

5. Kolay kullanım için zengin voltaj, akım ve faz test noktaları.

6. Kolay bilgisayar kontrolü ve yazılım yükseltmesi için RS232 seri port ile donatılmıştır.

1. Güç çıkışı

1) Voltaj: 10~450V (dahili voltaj aralığı 57.7, 100, 220V, 380V), çıkış gücü 20VA.

2) Akım: 0.001-20A (dahili akım aralığı 0.2, 1, 5, 20A), çıkış gücü 20VA. (Akım 0-100A özelleştirilebilir)

3) Çıkış frekansı: 45-65Hz.

4) Çıkış fazı: 0-359.99 °.

5) Kararlılık: voltaj ve akım %0.02. (2 dakika)

6) Bozulma: Voltaj ve akım bozulması %0.5'i geçmez (kapasitif olmayan yük)

2. Çıkış ve ekran doğruluğu

Proje: Çözünürlük

Voltaj: 4 anlamlı basamak

Frekans: 0.001Hz

Faz: 0.01 °

Güç faktörü: 0.001

Aktif güç: 4 anlamlı basamak

Reaktif güç: 4 anlamlı basamak

Görünür güç: 4 anlamlı basamak

3. Ortak çıkış düzenleme test noktaları

1) Voltaj test noktaları: %80, %90, %100, %110, %120.

2) Akım test noktaları: %1, %5, %10, %20, %50, %100, %120.

3) Faz test noktaları: 0.5L, 0.86L, 1.0, 0.86C, 0.5C.

4) Üç fazlı voltaj ve akımın genliği ayrı ayrı ayarlanabilir, ayar inceliği %10, %1, %0.1 ve %0.01'dir; Aralığı %125'e ayarlayın.

5) Üç fazlı voltaj ve akımın fazı ve güç faktörü de fazlar halinde ayarlanabilir, ayar inceliği sırasıyla 10 °, 1 °, 0.1 ° ve 0.01 ° 'dir.

6) UB ve UC ayrıca UA'nın fazını ayrı ayrı ayarlayabilir.

7) Frekansın ayarlanması, üç fazlı voltaj ve akımın birlikte ayarlanmasıyla sağlanır, ayar inceliği sırasıyla 5Hz, 1Hz, 0.1Hz ve 0.01Hz'dir.

4. Güç kaynağı: tek fazlı AC 182-262V, 50/60Hz.

5. Dış boyut: 500 × altı yüz × 178mm

6. Ağırlık: 27Kg.
