Uluslararası Elektrik Güç Kalibratörü Çok Fonksiyonlu Metre Alan Kalibratörü Kaynağı

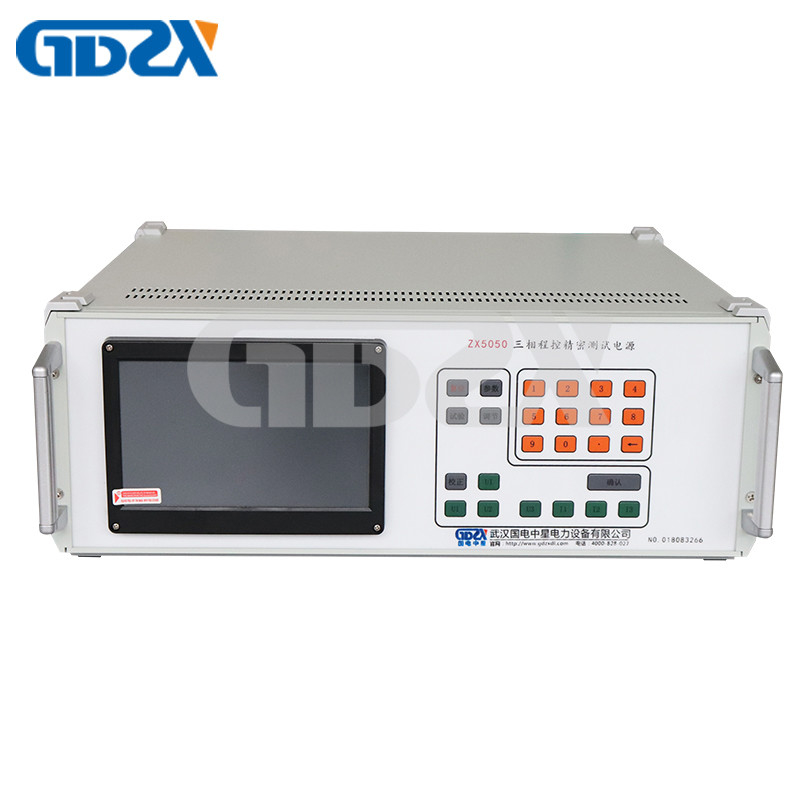

ZX5050 üç fazlı programlanabilir test güç kaynağı, entegre bir ölçüm kaynağı yapısını benimser, gömülü bir sistem, büyük bir ekran TFT renkli LCD ekranı, dokunmatik ekran, CPLD çipi,ve yüksek hassasiyetli A/D gibi bir dizi gelişmiş cihaz, D / A, vb. Küçük boyutta ve hafif ağırlıkta ve elektrik ölçüm endüstrisinde, elektrik laboratuvarlarında ve diğer ilgili bölümlerde yaygın olarak kullanılabilir,Yerde taşımak ve kullanmak kolaylaştırmak.

1Dokunmatik ekran kontrol paneli ve yüz maskesi düğmesi, kullanımı basit ve uygun olan çok miktarda bilgiyi göstermek için kullanılır.

2. Volyut, akım, frekans, faz, aktif güç, reaktif güç, görünen güç, güç faktörü vb. gibi parametreleri gösteren yerleşik enerji ölçer.

3Çoklu koruma fonksiyonlarına sahiptir: akım sınırlama koruması, güç güçlendirici koruması, voltaj kısa devre koruması, akım açık devre koruması, güç güçlendirici termal koruması,ve diğer işlevler.

4Akıllı vites: Kullanıcılar, enstrümanın izin verilen çıkış aralığında, her üç fazlı voltaj ve akımın nominal voltajı ve akım vitesini serbestçe ayarlayabilirler.Test noktaları ve voltaj ve akımın ayarlama ayrıntıları, kullanıcı tarafından belirlenen nominal vites değerine atıfta bulunur.Kullanıcılar için kullanımı kolaylaştırır.

5. Zengin voltaj, akım ve faz test noktaları kolay çalıştırma için.

6Kolay bilgisayar kontrolü ve yazılım yükseltmesi için RS232 seri portu ile donatılmıştır.

1. Güç çıkışı

1) Voltaj: 10 ~ 450V (iç voltaj aralığı 57.7, 100, 220V, 380V), çıkış gücü 20VA.

2) Akım: 0.001-20A (iç akım aralığı 0.2, 1, 5, 20A), çıkış gücü 20VA. (Akım 0-100A özelleştirilebilir)

3) Çıkış frekansı: 45-65Hz.

4) Çıkış fazı: 0-359.99 °.

5) Dayanıklılık: voltaj ve akım% 0.02 (2 dakika)

6) Deformasyon: Voltaj ve akım deformasyonu %0,5'i geçmez (kapasitatif olmayan yük)

2Çıkış ve görüntüleme doğruluğu

Proje: Karar

Voltaj: 4 önemli basamak

Frekans: 0.001Hz

Faz: 0.01 °

Güç faktörü: 0.001

Aktif güç: 4 önemli basamak

Reaktif güç: 4 önemli basamak

Görünen güç: 4 önemli rakam

3. Ortak çıkış düzenleme test noktaları

1) Voltaj test noktaları: 80%, 90%, 100%, 110%, 120%.

2) Mevcut test noktaları: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Faz testi noktaları: 0.5L, 0.86L, 1.00,86C, 0.5C.

4) Üç fazlı voltaj ve akımın amplitudu, ayar inceliği 10%, 1%, 0.1% ve 0.01% ile ayrı ayrı ayarlanabilir; Arayı% 125'e ayarlayın.

5) Üç fazlı voltaj ve akımın faz ve güç faktörü, sırasıyla 10 °, 1 °, 0.1 ° ve 0.01 ° ayar inceliği ile fazlarda ayarlanabilir.

6) UB ve UC ayrıca UA'nın aşamasını ayrı ayrı ayarlayabilirler.

7) Frekans ayarlaması, üç fazlı voltajı ve akımı, sırasıyla 5Hz, 1Hz, 0.1Hz ve 0.01Hz ayar hassasiyeti ile birlikte ayarlayarak elde edilir.

4Güç kaynağı: tek fazlı AC 182-262V, 50/60Hz.

5Dış boyutu: 500 × 600 × 178 mm

6Ağırlığı: 27 kg.
