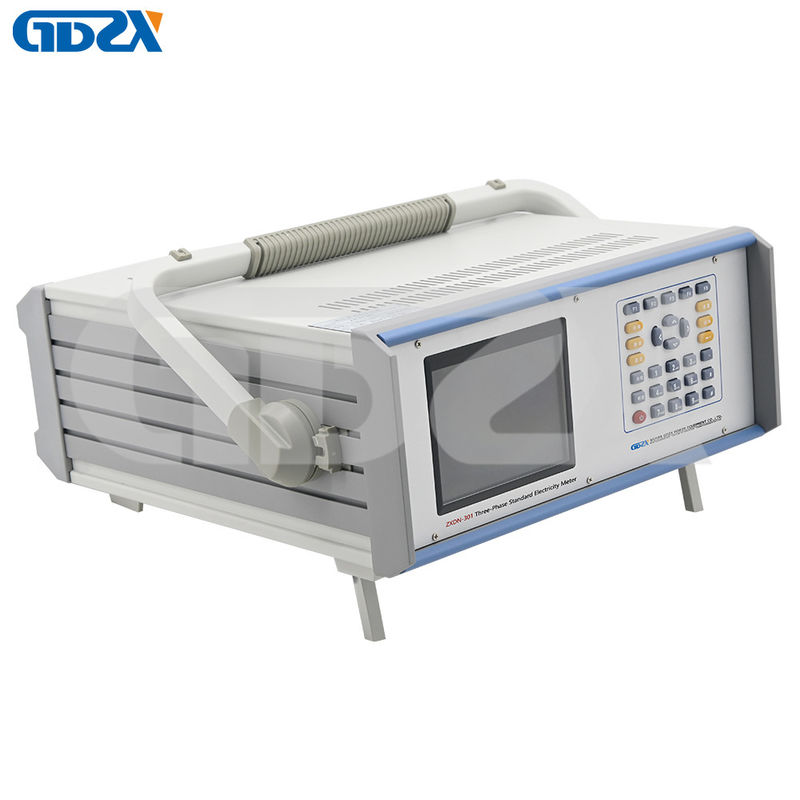

ZXDN-301 3 Fazlı Standart Referans Enerji Ölçücü Sınıf 0.02 220V

• Standart taşınabilir alüminyum kasa, daha küçük hacim (şu anda yerli benzer ürünlerin hacmi 355×145×185mm) daha hafif ağırlık (7.5kg), taşımak için daha uygun.


• Geniş aralık ölçümü: voltaj ölçümü aralığı (faz voltajı): 1 ~ 560V
  Akım ölçüm aralığı: 10mA ~ 120A


• Çoklu ölçüm yöntemleri: AC voltajı, akım, güç (aktif güç, reaktif güç,Görünen güç) ve elektrik enerjisi 4 çeyreğinde tek fazlı gibi çeşitli kablolama modları altında, üç fazlı dört tel Y / üç tel Δ; Reaktif güç ve elektrik enerjisi gerçek reaktif güç gibi birçok şekilde ölçülebilir,karede tepki gücü ve yapay nötr tepki gücü.


• Çok fonksiyonel ölçüm:
  A. Voltaj, akım, faz, frekans, aktif güç, reaktif güç, güç faktörü, hata ve diğer temel ölçüm fonksiyonları.
  B. Voltaj, akım ve güç istikrarı ölçümü (en fazla 5 güç istikrarı algoritması).
  C. Voltaj ve akımın üç fazlı amplituda asimetrisinin ölçümü.
  D. Üç fazlı gerilim ve akım dengesizliğinin ölçümü.
  E. Faz hizalama ölçümü.
  F. Vektör grafiği gösterimi, çeşitli vektör grafiği gösterim yöntemleri (saat doğrultusunda dönme, saat doğrultusunda dönme; saat 12:00'de, saat 3:00'de temel konum isteğe bağlı; Referans verisi değişkeni;Faz gösterimi modu: 0 ~ 360° veya ± 180° ayarlanabilir) çeşitli görüntüleme alışkanlıklarını karşılamak için.
  G. Dalga biçimi gösterimi, harmonik analiz, çarpıtma hesaplaması. Spektrum grafiği gösterimi; Harmonik amplitudu, içeriği, fazını gösterebilir. Spektrum diyagramının büyütme fonksiyonu vardır.
  H. Talebin ölçümü
  I. Uzayda manyetik indüksiyon yoğunluğunun ölçümü.
  J. Aygıtın aynı ucunda basınç düşüşünün ölçümü.
  K. Ölçücü sabitini ve frekansını ölç.
  L. Temel dalga gücü ölçümü.
  M. Aynı anda üç farklı tür ölçümcünün hatası (aktif güç, reaktif güç, görünen, voltaj ve akım) doğrulanabilir.
  N.3 darbe çıkışları, sabit ayrı ayrı ayarlanabilir (otomatik veya manuel ayar), sabit türleri de ayrı ayrı ayarlanabilir: aktif güç, reaktif güç, görünür, voltaj, akım.
  O. Üç tek fazlı sayaçtan oluşan cihazın kapsamlı hatasını doğrulayabilir.
  P. Üç tek fazlı standart metre olarak kullanılabilir.


• Temel dalga gücü ölçümü: tam gücü (temel dalga gücü ve harmonik dalga gücü dahil) ölçebilir ve sadece temel dalga gücünü ölçebilir.


• Elektrik enerjisi hatası doğrulama:Elektrik enerjisi ölçüm hatası ve standart sapma değerinin elektrik enerjisi sayacının ve elektrik enerjisi sayacının doğrulama cihazının tahminini doğrulayabilir.İş verimliliğini artırmak için nabız sayısı, kalibrasyon sabitleri otomatik olarak ayarlanabilir.Özellikle çok sabit standart sayaç ve elektrik sayacı için kalibrasyon cihazı kullanımı daha uygundur. Özel telafi teknolojisi, düşük yükte, yük çok küçük olduğu için (enerji darbe frekansı çok düşük) hata sıçramasına neden olmaz çok büyük.Standart sapma tahmini, ortalama hata.


• Harmonik analiz: güç frekansı voltajının analizi, akım 51 kat daha düşük.


• Veri ve grafik görüntüleme: ölçüm durumunu ve çeşitli ölçüm verilerini sezgisel olarak görüntüleyebilir. Ölçülen voltajı, akım dalga biçimini, voltajı,Mevcut faz vektör diyagramı, Harmonik analiz dalga çubuk diyagramı.


• El veya otomatik menzilli geçiş.


• Depolama fonksiyonu ile, 30 grup veri kaydını saklayabilir ve koşullara göre geri alınabilir.


• Pinyin giriş yöntemiyle: Çinli karakterler, harfler, semboller girebilir


• Kablolama: geniş menzilli akım giriş terminal ortak, kablolamayı değiştirmeden akımı değiştirin, kullanımı kolaydır.


• çok amaçlı: standart bir sayaç olarak kullanılabilir, aynı zamanda elektrik sayacı doğrulama cihazı denetleyicisi olarak da kullanılabilir. Tek başına kullanılabilir, aynı zamanda PC iletişim uzaktan kumandasıyla da kullanılabilir,Ayrıca doğrulama cihazıyla da kullanılabilir..


• Çoklu iletişim arayüzleri: RS485, RS232, USB, asinkron iletişim kullanarak: baud hızı ayarlanabilir.


• 6.4 inç 640×480 nokta matrisli TFT renkli LCD ekranı, açık ekran, canlı renkler.


• İşlem: insanileştirilmiş tasarım, işlevlerin makul bir kombinasyonu, çok basit çalışma.

Teknik göstergeler:

1Sinyal menzili.
Voltaj: 1 ~ 560V (faz voltajı)
Akım: 10mA ~ 120A
Sıklık: 40 ~ 70 Hz
Giriş darbeleri: En fazla 2MHz (TTL)
Çıktı frekansı: otomatik sabit kullan, nominal aralığında, çıkış darbeleri frekansı Fout: 60KHz
2'lik doğruluk.
1 Voltaj ölçümü (RMS): doğruluk: 0.02 (Rd%).
Aralık: 30V, 60V, 120V, 240V, 480V beş vites, otomatik ve manuel vites.
2 Akım ölçümü (RMS): doğruluk: 0.02 (Rd%).
Aralık: 0.2a, 1A, 5A, 20A, 100A beş vites, otomatik ve manuel vites.
Aktif güç, aktif elektrik enerjisi ölçüm doğruluğu: 0.02 (Rd%).
4 Reaktif güç ve reaktif elektrik enerjisinin ölçüm doğruluğu: 0,05 seviye (Rd%).
5 Frekans ölçümü: ölçüm aralığı: 45 ~ 70Hz;
çözünürlük: 0.0001Hz;
Doğruluk: ±0.01Hz.
6 Faz ölçümü: ölçüm aralığı: 0 ~ 359.999° (0 ~ ± 180°);
Çözüm: 0.001°;
Doğruluk: ±0,02°.
7 Aynı ucun basınç düşüşü ölçümü:
Ölçme aralığı: 0 ~ 400mV;
çözünürlük: 0.1mV;
Doğruluk: ± 0,02% ±1mV.
Manyetik indüksiyon yoğunluğunun ölçümü:
Ölçüm aralığı: 0 ~ 0.25MT;
Doğruluk: ± 10% ± 0,001MT.
9 Harmonik voltaj ölçümü:
2 ~ 10 kez: Harmonik içeriği ≤30%; Hata: 0.1%
11~21 kat: Harmonik içeriği ≤30%; Hata: 0.2%
22 ~ 51 kere: Harmonik içeriği ≤30%; Hata: 0,5%
10 Harmonik akım ölçümü: 2 ~ 51 kere: Harmonik içeriği ≤ 50%; Hata: 0.1%
3Giriş impedansı
Voltaj girişi impedansı: ≥750K ω
Geçerli giriş impedansı: 0.001 ω
4İş ortamı
Sıcaklık: 15 ~ 30 oC Sıcaklık katsayısı: 0.0005/ °C
Ön ısınma süresi: 30 dakika
Nem: 45 ~ 80% r.h.
Güç kaynağı: 220V ± 10% 50Hz ± 1%
Güç tüketimi: 50 va veya daha az
5. Diğerleri
Hacim: 355 × 185 × 145 mm
Ağırlık: 7,5 kg
