Vurgulamak:
IEC60044 CT PT Analizörü
, 125V Alan CT PT Analizörü
, IEC60044 ct pt analizörü
Ürün Adı:: |
Transformatör Saha Kalibratörü |
Giriş gücü voltajı:: |
AC220V ± %10, 50Hz / 60Hz ± %10 |
Çıkış Gerilimi:: |
0,1~125V (AC) |
Çıkış Akımı:: |
0,001~5A (RMS) |
Çıkış gücü:: |
300VA |
Faz ölçümü:: |
Doğruluk: ± 2dk, çözünürlük: 0,01dk |
Ebat ve ağırlık:: |
485mm*356mm*183mm; 485mm*356mm*183mm; 15Kg 15Kg |
Çalışma şartları:: |
sıcaklık: -10 ℃~50 ℃, nem: ≤90% |

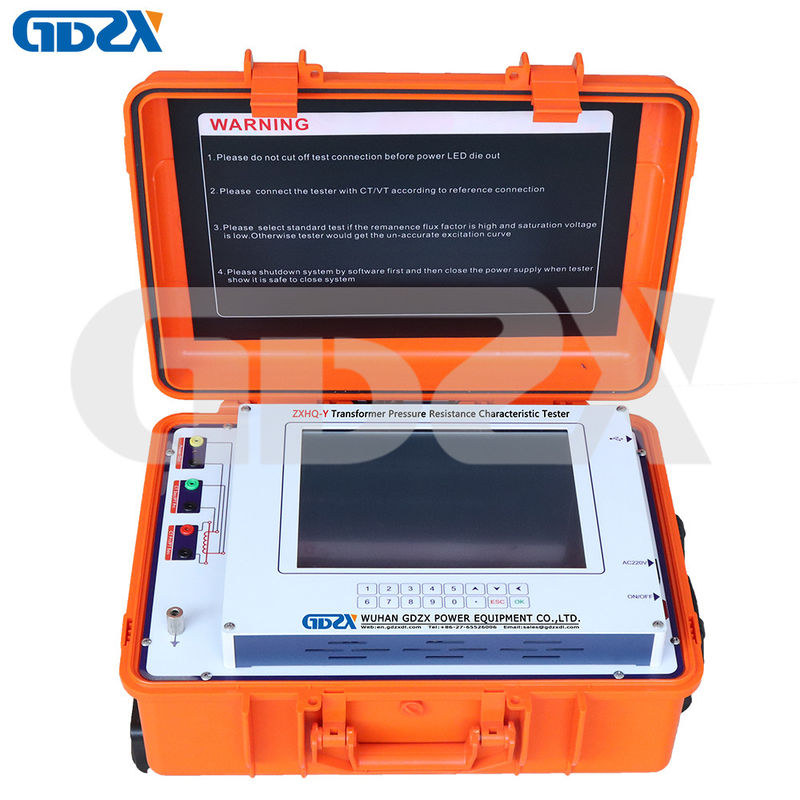

ZXHQ-Y Transformör Alan Kalibratörü
Ürünün tanıtımı
ZXHQ-Y çok fonksiyonel akım ve voltaj transformatörü özellik testiIEC60044-1 / GB1208, IEC60044-2GB1207, IEC60044-6 / GB16847 ve C57 uyarınca tasarlanmıştır.13, araç, akım ve voltaj transformatörlerinin uyarılma özelliklerini, uyarılma parametrelerini alabilir.Test edilen akım transformatörünün maksimum bükme noktası voltajı, oran gibi çeşitli test parametreleri ile 45kV'ye ulaşabilir., çarpma oranı hatası, kutupluk, bobin direnci ve histerez döngüsü.
Özellikleri
CT PT analizatörü, akım transformatörlerinin aşağıdaki testleri için kullanılır:
1Heyecan özelliği testi.
2. Dönüş oranı algılama
3- Nispet farkı ve açı farkı doğrulama
4Kutup kontrolü.
5. İkincil sarma direnci ölçümü
6. İkincil yük ölçümü
7% 5 ve % 10 hata eğrisi ölçümü
8CT geçici özellikleri testi ve analizi
9. CT isim plakası otomatik çıkarım
10. Dönüşme noktası voltajı / akım, hassas sınır faktörü, enstrüman güvenliği faktörü, ikincil zaman sabiti, kalıntı manyetik katsayısı, doğruluk seviyesi gibi CT parametrelerinin ölçümü,Doymuşluk ve doyumsuzluk ve endüktansa, büküm noktası elektromotor kuvveti, limit elektromotor kuvveti ve alan faktörü.
11Histeriz döngüsü ölçümü.
CT PT analizatörü ayrıca aşağıdaki gerilim transformatörleri testleri için de kullanılabilir:
1. PT dönüş oranı algısı
2. PT kutup kontrolü
3. PT ikincil sarma direnci ölçümü
4. PT ikincil yük ölçümü
Aygıtın kullanım alanı esas olarak şunları içerir:
1. CT isim plaketinin parametre doğrulama
2CT, akım yüküne bağlandığında parametrelerin doğrulanması
3CT'nin geçici özelliklerinin röle koruma aygıtı üzerindeki etkisini analiz edin.
4. PT isim plaka parametresi doğrulama
5. PT ikincil yük doğrulama
Teknik göstergeler
| 1Test standardı: |
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208, GB16847, GBT4703, C57.13 |
| 2Giriş güç voltajı: |
AC220V ± 10%, 50Hz / 60Hz ± 10% |
| 3Çıkış voltajı: |
0.1~125V (AC) |
| 4Çıkış akımı: |
0.001~5A (RMS) |
| 5Çıkış gücü: |
300VA |
| 6En yüksek eşdeğer bükme noktası voltajı: |
45KV |
| 7Akım ölçümü: |
Aralık: 0 ~ 10A (otomatik aralık 0.1 / 0.4 / 2 / 10A),
hata < ± 0,1% + 0,01% FS;
|
| 8. Voltaj ölçümü: |
Aralık: 0~200V (otomatik aralık 1/10/70 / 200V),
hata < ± 0,1% + 0,01% FS;
|
| 9Dönüş oranı ölçümü: |
Aralık: 1~30000, 1~2000 hata <0,05%, 2000~5000 hata <0,1%, 5000~30000 hata <0,2% |
| 10. Faz ölçümü: |
Doğruluk: ± 2 dakikada, çözünürlük: 0.01 dakikada |
| 11. İkincil sarma direnci ölçüm aralığı: |
Aralık: 0~8KΩ (otomatik aralık 2/20 / 80Ω / 800Ω / 8kΩ),
Hata <0,2% RDG + 0,02% FS, maksimum çözünürlük: 0,1mΩ;
|
| 12. Sıcaklık ölçümü: |
-50~100 derece, hata <3 derece |
| 13CT ikincil yük ölçümü: |
0 ~ 160 ohm (2/20 / 80 ohm / 160 ohm),
Hata % 0.2 RDG + % 0.02 FS Maksimum çözünürlük 0.001 ohm
|
| 14. PT ikincil yük ölçümü: |
0~80ohm (800ohm / 8ohm / 80ohm),
Hata % 0.2 RDG + % 0.02 FS Maksimum çözünürlük 0.1ohm
|
| 15Dönüş oranı ölçümü: |
Aralık: 1 ~ 30000, 1 ~ 5000 hata < 0.2%, 5000 ~ 30000 hata < 0.5% |
| 16Veri depolama gruplarının sayısı: |
1000'den fazla grup |
| 17İş koşulları: |
Sıcaklık: -10 °C ~ 50 °C, nem: ≤90% |
| 18Boyutu: |
485mm*356mm*183mm |
| 19Ağırlık: |
15kg |
Ürün resimleri
Paketleme ve Nakliye
(1)Ürünleri ödeme onayını aldıktan sonra 7-15 iş günü içinde göndereceğiz.
(2) Tüm ürünler, malların güvenli bir şekilde ulaşmasını sağlamak için sağlam karton veya ahşap kutularla iyice paketlenir.
(3) Ekspres, deniz kargo, demiryolu ve benzeri dahil olmak üzere çoklu nakliye yöntemleri, seçiminiz için rekabetçi nakliye yöntemi size tavsiye edilecektir.
(4) Kendi nakliyecinizle giderseniz, gümrük odası için gerekli tüm belgeleri size vereceğiz.
(5)Gönderildikten sonra, mallar iyi alınana kadar dikkatli olacağız.
Detaylı bir spesifikasyon gerekiyorsa, lütfen bizimle iletişime geçin.
