Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Akım Trafosu Alan Kalibratörü | Genel doğruluk: | Ölçülen akım trafosunun hata sınırının 1/3'ü |
---|---|---|---|
Test aralığı: | 5A / 5A ~ 25000A / 5A veya 5A / 1A ~ 6300A / 1A | Test edilen akım trafosunun çalışma aralığı: | %1 ~ %200 |
ikincil yük: | 2.5VA ~ 300VA, COSφ = 0.1 ~ 1.0 | Test edilen akım trafosunun doğruluk aralığı: | 1.0, 0.5, 0.5S, 0.2 ve 0.2S |
Direnç / giriş ölçüm hatası: | ≤5.0% | Cihaz güç tüketimi: | 20VA |
Enstrüman doğruluk seviyesi: | 0.05S seviyesi | Maksimum dış boyut: | 460*375*183mm |
ağırlık: | 10.0kg | ||
Vurgulamak: | Otomatik Akım Trafosu Alan Kalibratörü,Yüksek Performanslı Akım Trafosu Alan Kalibratörü,0.05S Seviye Güç Kalitesi Analizörü |
Ürün tanıtımı
Enerji santralleri ve trafo merkezlerinin yüksek voltajlı elektrik enerjisi ölçüm cihazları ve çok sayıda kullanıcının elektrik enerjisi ölçüm cihazları, elektrik üretimi, güç iletimi, güç kaynağı ve kullanıcıların birden fazla tarafının ilgi alanları ile ilgilidir.Doğru ölçümün sağlanması için muayenenin SD109 "Elektrik Enerjisi Ölçüm Cihazları Muayene Yönetmeliği" ve DL/T448-2000 "Elektrik Ölçüm Cihazları Teknik Yönetim Yönetmeliği"ne uygun olarak yapılması gerekmektedir.

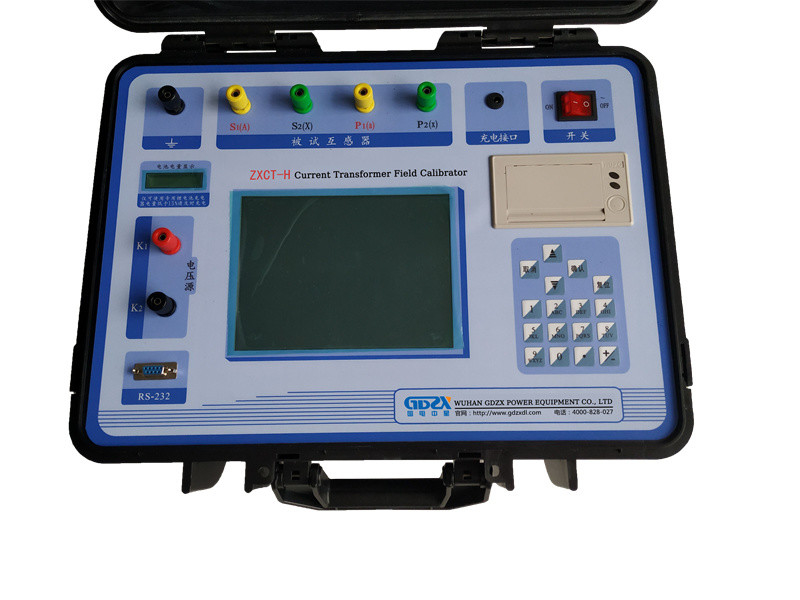

ZXCT-H akım trafosu alan kalibratörüüst düzey test teknolojisine, büyük ölçekli elektronik devre tasarımına ve ilgili ulusal düzenlemelere uygun olarak geliştirilmiştir.Akım trafosu ve gerilim trafosu yerinde doğrulama problemlerini yüksek çalışma yoğunluğu ve yorucu çalışma ile çözer.
Özellikler
1. Cihaz ayrıca, ölçüm cihazının yerinde doğrulaması için uygun olan akım trafosu hatasını ölçmek için özyinelemeli bir yönteme sahiptir.
2. Akım trafolarının yerinde doğrulanması, standart akım trafoları, akım yükselticiler, yük kutuları, gerilim kontrol kutuları ve yüksek akım iletkenleri gerektirmez.Akım trafolarının doğrulanmasını sağlamak için son derece basit test kabloları ve işlemleri kullanır, bu da işi büyük ölçüde azaltır Transformatörlerin yerinde doğrulanması için uygun olan yoğunluk ve çalışma verimliliği iyileştirilir.
3. Cihaz, ölçülen akım trafosunun aynı dönüşüm oranına eşdeğer standart bir gerilim trafosuna sahiptir.Doğruluğu 0.05 seviyesine ulaşabilir ve ölçülen akım trafosunun dönüşüm oranı ve yüksüz hatası doğru bir şekilde ölçülebilir.Ardından, transformatörün hatasını hesaplamak için empedans ve kabul test sonuçlarını birleştirin.
4. Yerinde güç frekansı elektromanyetik radyasyonunu ve seri girişimi önlemek için güç frekansına yakın farklı frekanslı güç kaynağı testi benimseyin.
5. Geniş ölçüm aralığı, 5A / 5A ~ 25000A / 5A veya 5A / 1A ~ 6300A / 1A'ya ulaşabilir.
6. Akım trafosu dönüşüm oranı ve sekonder sargı iç direnç testi fonksiyonu ile.
7. İnsanlaştırılmış arayüz ve çalışma tasarımı ile 800 × 600 yüksek çözünürlüklü geniş ekran renkli sıvı kristal ekranı benimseyin ve operasyona yardımcı olmak için dokunmatik ekranı kullanarak işlemi daha rahat ve hızlı hale getirin.
8. Hassas yazılım algoritmaları kullanılarak ölçüm verilerinin doğruluğu daha da iyileştirilir.
9. Harici kablolama durumunu yargılama zekasına sahiptir ve kablolama hatası, dönüşüm oranı, polarite hatası vb.
10. Test verilerini otomatik olarak yuvarlayın ve tolerans dışı olup olmadığına karar verin.Tolerans dışı veriler turuncu renkte görüntülenir ve tolerans dışı, pencerenin sağ alt köşesinde görüntülenir.
11. Nitelikli veya tolerans dışı, yerinde doğrulama sonuçlarını doğrudan yayınlayın.
12. Büyük ölçekli bellek, 1000 saha test verisine kadar saklayabilir.
13. Veri sertifikası yazdırmak için bilgisayarı bağlamak için RS232 veya USB arabirimini kullanın.
14. Sahadaki operatörlerin ve ekipmanın güvenliğini sağlamak için şok ve basıncı önlemek için mühendislik plastik kalıp şasisi kullanılır.
Teknik Göstergeler
1. Akım trafosu hata ölçüm bölümü
1) Genel doğruluk: Ölçülen akım trafosunun hata sınırının 1/3'ü
2) Test aralığı: 5A / 5A ~ 25000A / 5A veya 5A / 1A ~ 6300A / 1A
5A sekonder akımı ile trafo anma birincil akım aralığı | |||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
Sekonder akım 1A ile trafo anma birincil akım aralığı | |||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
Not: Sekonder akımı 1A olan akım trafosu, eşit amper dönüş ölçümü yöntemi ile 31500A / 1A'ya dönüştürülebilir.Tabloda görünmeyen akım trafosu oranları için diğer test yöntemleri aşağıdaki gibidir:
Akım trafosunu test etmek için eşit amper dönüş yöntemini kullanın, örneğin: 1000A / 5A trafoyu test etmeniz gerekiyor, lütfen cihazın test kablosunu akım trafosunun iki dönüşünden geçirin ve ardından A akım girişini test edin. sadece 500A.Bu test yöntemi, transformatör test verilerinin geçerliliğini etkilemez.
Benzer şekilde, diğer dönüştürme oranları aşağıdaki işleme yöntemlerini kullanır:
Bir kez derecelendirildi (A) | dönüş sayısı | Cihaz birincil akımı (A) |
80 | 2 | 40 |
120 | 2 | 60 |
8000 | 2 | 4000 |
12000 | 2 | 6000 |
3) Test edilen akım trafosunun çalışma aralığı: %1 ~ %200
4) İkincil yük: 2.5VA ~ 300VA, COSφ = 0.1 ~ 1.0
5) Test edilen akım trafosunun doğruluk aralığı: 1.0, 0.5, 0.5S, 0.2 ve 0.2S
6) Direnç / giriş ölçüm hatası: ≤5.0%
7) Ölçüm aralığı: R: 0.00Ω ~ 20.0Ω
Y: 0.000mS ~ 100.0mS
2. Gerilim trafosu kalibratörünün parçası
1) Temel hata:
a.Faz içi bileşen:
2. Gerilim trafosu kalibratörünün parçası
1) Temel hata:
a.Faz içi bileşen: X = (X × %2 + Y × %2 2 kelime)
Y = (X × %2 + Y × %2 5 kelime)
"X", "Y" - enstrümanın ekran değeri
"5 kelime" - enstrümanın niceleme hatası
b.Yüzde Tablosu: Seviye 1
c.Ölçüm aralığı: f: %0,00000 ~ %200,0
Δ: 0.000 ′ ~ 999.9 ′
3. Cihaz güç tüketimi: 20VA
4. Cihaz doğruluk seviyesi: 0.05S seviyesi
5. Maksimum dış boyut: 460 × 375 × 183 mm
6. Ağırlık: 10.0kg
Test durumları
Şirket tanıtımı
Wuhan GDZX Güç Ekipmanları Co, Ltd.çeşitli güç kullanıcıları için yüksek voltaj testi ve elektrik test hizmetleri için eksiksiz çözümler sunan tasarım, üretim ve satışı entegre eden bir güç test ekipmanı üreticisidir. Ana ürünler şunlardır: AC serisi rezonans test cihazı, yüksek voltaj test ekipmanı, trafo testi ekipman, ikincil koruma/anahtar test ekipmanı, kablo arıza test cihazı, arestör test ekipmanı, güç ölçüm ekipmanı, standart kaynak serisi vb.Birçok çeşit ürün ve eksiksiz modeller var.
